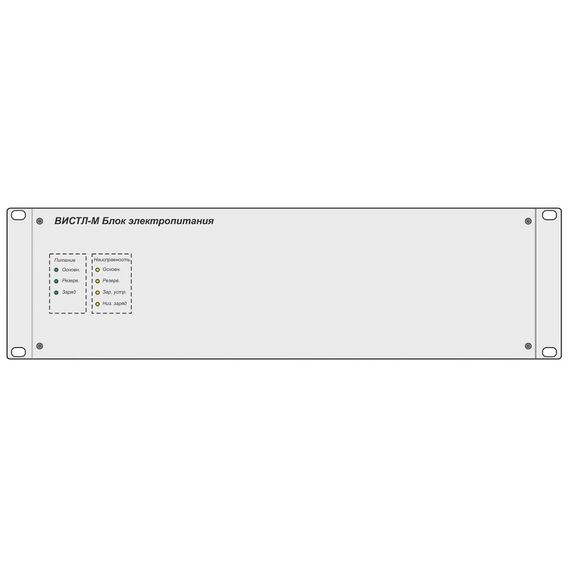

ВИСТЛ-М БП-24 блок питания

Назначение: Блок питания ВИСТЛ-БП-24 обеспечивает время работы оборудования в режиме покоя от аккумуляторных батарей не менее 24 часа, в режиме оповещения не менее 60 минут, в зависимости от мощности усилителя. Основными частями блока ВИСТЛ-М БП-24 являются : узел сетевого питания, зарядное устройство, преобразователь напряжения, аккумуляторные батареи и узел контроля и управлени Узел сетевого питания обеспечивает питание компонентов оборудования необходимыми напряжениями. Зарядное устройство обеспечивает заряд аккумуляторных батарей для питания оборудования в автономном режиме работы. Схема контроля и управления обеспечивает контроль параметров аккумуляторных батарей и правильность работы оборудования во всех режимах его работы. Если в составе оборудования используется не более двух блоков электропитания ВИСТЛ-М БП-24 к сети переменного тока 220 В / 50 Гц подключается один из этих блоков, второй блок электропитания подключается к первому. В случае если в составе оборудования используется более двух блоков электропитания, то они подключаются к сети переменного тока 220 В / 50 Гц через сетевую панель ПС-4. Учитывая то, что сетевая панель обеспечивает питание до четырех блоков электропитания и то, что к каждому блоку электропитания может подключаться еще один блок электропитания, суммарное количество блоков электропитания в составе оборудования при использовании одной сетевой панели равно восьми. При необходимости подключения большего количества блоков электропитания в составе оборудования может использоваться несколько сетевых панелей. Наиболее часто при размещении элементов оборудования в нескольких коммутационных шкафах закрытого типа в каждом из них устанавливается отдельная сетевая панель для обеспечения питания элементов оборудования размещенных в этом шкафу. Технические характеристики: Напряжение питания переменного тока частотой 50 Гц, В: 220 +22/-33 Емкость аккумуляторных батарей, Ач: 7 / 12 Выходное напряжение, В: 75 Выходной ток, А, не более: 8 Выходное напряжение вспомогательного выхода, В: 24 Выходной ток вспомогательного выхода, А, не более: 2 Время работы оборудования в режиме оповещения от резервного питания, мин, не менее: 60 Время работы оборудования в дежурном режиме от резервного питания, часов, не менее: 24 Потребляемая мощность, не более, ВА: 900 Габаритные размеры, мм, не более: 483 x 145 x 440 Занимаемое место в коммутационном шкафу, юнитов: 3 Масса, кг, не более: 15
