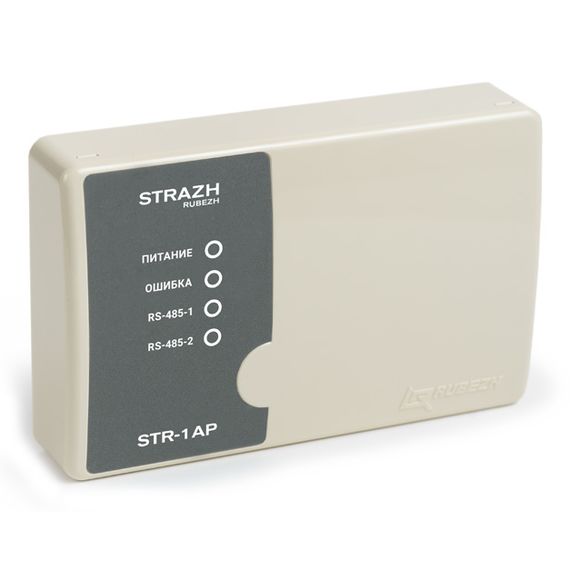

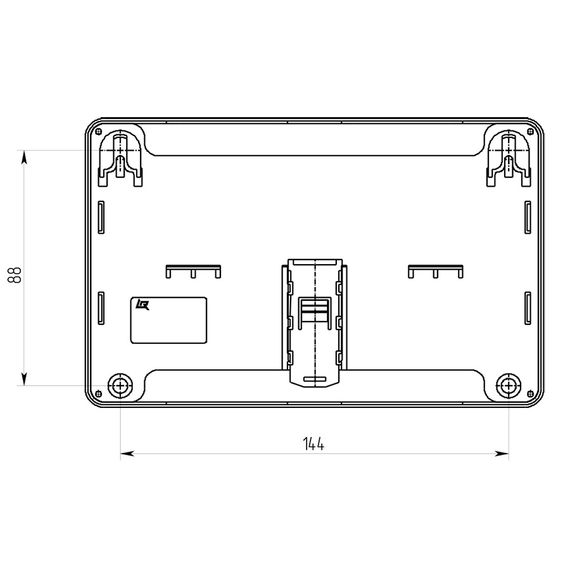

STR-1AP модуль доступа Рубеж

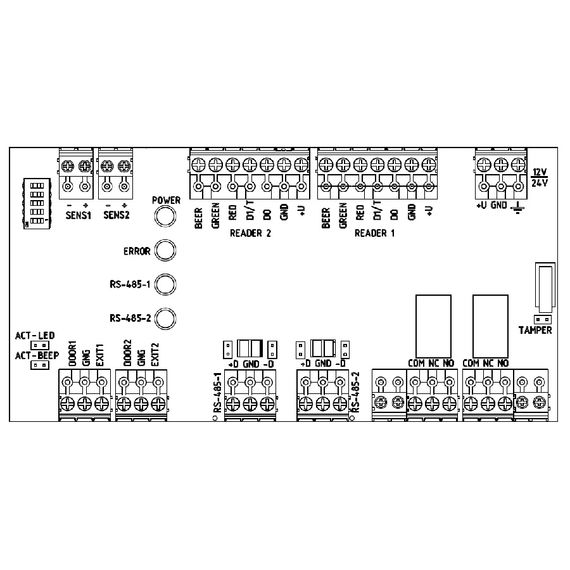

Плата модуля внешних подключений контроллера предназначена для подключения периферийных устройств точек прохода и двусторонней трансляции данных от устройств и к устройствам через шину ODSP к плате и от платы контроллера. Модуль, взаимодействуя со считывателями по шине данных интерфейса Wiegand, принимает, преобразовывает и передает коды карт по шине OSDP. Модуль внешних подключений осуществляет трансляцию состояния входных датчиков в шину OSDP и получает команды управления релейными выходами. На плате расположены: клеммная колодка питания; микропереключатель вскрытия корпуса и контакты внешнего датчика вскрытия корпуса; два входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии. Входы могут быть использованы для подключения охранных шлейфов при наличии соответствующей поддержки в прошивке устройства; два семи контактных разъема типа Wiegand для подключения считывателей; два разъема интерфейса RS-485 (OSDP) для подключения к шине платы контроллера (второй интерфейс является резервным); четыре входа для подключения датчиков точки прохода (датчик двери/турникета, кнопка запроса на выход); две клеммные колодки для подключения к двум реле с нормально замкнутыми и нормально разомкнутыми контактами; колодка установки адреса на шине OSDP; перемычки терминатора шины; перемычки, управляющие сигналом световой и звуковой индикации считывателей; светодиодные индикаторы, отображающие текущее состояние модуля. Технические характеристики: Масса, не более, г: 250 Размеры корпуса, не более, мм: 108 × 170 × 42 Диапазон напряжения питания, В: от 12 до 24 постоянного тока Типовое количество обслуживаемых точек прохода: 1 двусторонняя или 2 односторонние Тип подключения считывателей: Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80) Степень защиты оболочки: IP20 Рабочий диапазон температур, °С: от -20 до +50
