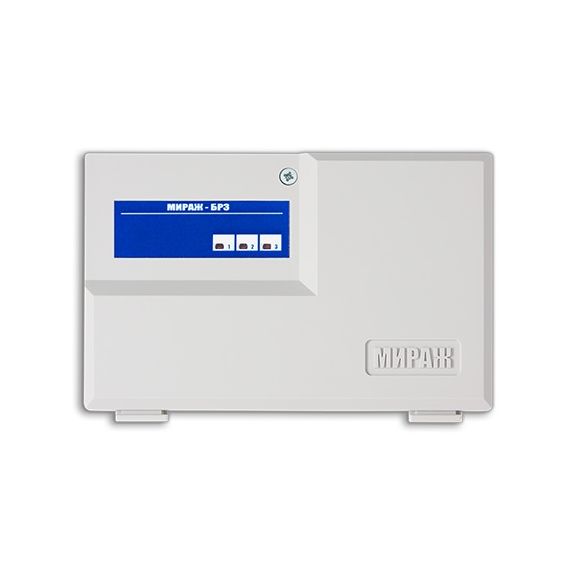

Описание Мираж-БР3 устройство коммутационное
Подключение сильноточных исполнительных устройств
Блок реле «Мираж-БР-3» представляет собой 3 силовых реле, предназначенных для подключения к выходам типа «открытый коллектор» объектовых контроллеров. Реле позволяют подключать к объектовому оборудованию сильноточные исполнительные устройства и управлять ими автоматически по различным тактикам или дистанционно вручную.
Блок реле может быть установлен в непосредственной близости от исполнительных устройств, что устраняет необходимость дополнительных силовых проводов. С помощью блока реле «Мираж-БР-3» осуществляется управление нагрузкой с током коммутации до 5 А, 220 В. Прибор выполнен в отдельном корпусе из ABS-пластика и не требует дополнительного источника питания.
Технические характеристики:
Количество реле управления 3
Номинальное напряжение, подаваемое на обмотки реле (контакты К1, К2, К3) 12 В
Максимальный ток коммутации, переменный ток 5 А
Максимальный ток коммутации, постоянный ток 10 А
Максимальное напряжение коммутации, переменный ток 250 В
Максимальное напряжение коммутации, постоянный ток 30 В
Максимальная мощность нагрузки, переменный ток 1200 ВА
Максимальная мощность нагрузки, постоянный ток 280 ВА
Ток потребления при срабатывании одного реле 0,06 А
Габаритные размеры: 140 x 90 x 25 мм
Диапазон рабочих температур: от -40 до +55°С
Характеристики Мираж-БР3 устройство коммутационное
Габариты: вес (кг)
0.2
Габариты: Высота (м)
0.095
Габариты: Длина (м)
0.025
Габариты: Ширина (м)
0.145
Бренд
Стелс
