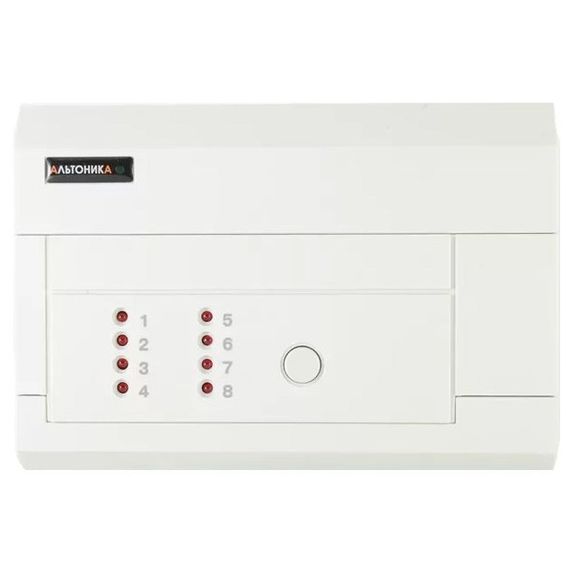

RS-201RS устройство радиоприемное

Описание: Приёмник RS-201RS (далее – приёмник) входит в состав аппаратуры охранной сигнализации Lonta OPTIMA («Риф Стринг-201») и предназначен для охраны одиночных объектов (гаражей, дач и т.п.) с передачей тревоги по радиоканалу. На охраняемом объекте может быть установлен передатчик RS-201TF, RS-201TP, RS-201TP8 или прибор РИФ-ОП8 со встроенным передатчиком RS-201TDm (далее – передатчик). Передатчик с датчиками, подключенными к нему посредством шлейфов охранной сигнализации (ШС), устанавливается на охраняемом объекте. Передатчик контролирует шлейфы, формирует извещения о состоянии объекта и периодически посылает их в эфир. Приёмник принимает извещения и отображает светодиодами общее состояние объекта (ВЗЯТ ПОД ОХРАНУ или СНЯТ С ОХРАНЫ, НОРМА или ТРЕВОГА), вид тревоги (ПОЖАР, НЕИСПРАВНОСТЬ ПОЖАРНОГО ШЛЕЙФА или другая тревога по данному шлейфу) с отображением номера нарушенного шлейфа, подачей звуковых сигналов и выдачей тревожных извещений на различные приёмно-контрольные приборы путем переключения контактов сигнального реле. Релейный выход предназначен для управления внешней сиреной, устройством автодозвона и т.п. или для включения в шлейфы сигнализации охранных приборов, размещённых в месте установки приёмника. Количество видов тревоги зависит от модификации передатчика. Перед использованием передатчик должен быть зарегистрирован в памяти приёмника с помощью процедуры обучения. Обучение производится по эфиру без дополнительного оборудования. К приёмнику можно подключить внешний модуль расширения с отдельными реле или выходами «открытый коллектор» на каждый шлейф передатчика. Дальность передачи тревожных радиосигналов в условиях прямой видимости достигает 10 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех. К приёмнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки. Передатчики системы Lonta OPTIMA периодически передают специальные контрольные сигналы. В случае потери связи с передатчиком приёмник включает тревогу. Время обнаружения потери связи задаётся джамперной перемычкой. Это позволяет обнаруживать различные неисправности в системе, а также мощные долговременные радиопомехи на рабочей частоте. Имейте в виду, что функция контроля связи не позволяет достаточно быстро обнаруживать возможные действия злоумышленников по обрыву связи (например, обрыв кабеля антенны передатчика на объекте). Технические характеристики: Информационная ёмкость: 1 передатчик, до 8 зон охраны Рабочая частота: 4 значения в пределах полосы 433,92 МГц ± 0,2% Напряжение питания: от 10 до 15 В Ток потребления: не более 200 мА Параметры релейного выхода: -максимальное коммутируемое напряжение 72 В при токе до 100 мА -максимальный коммутируемый ток 2 А при напряжении 24 В Диапазон рабочих температур: от -20 до +40°С Габаритные размеры: 160 х 110 х 32 мм (без антенны)
