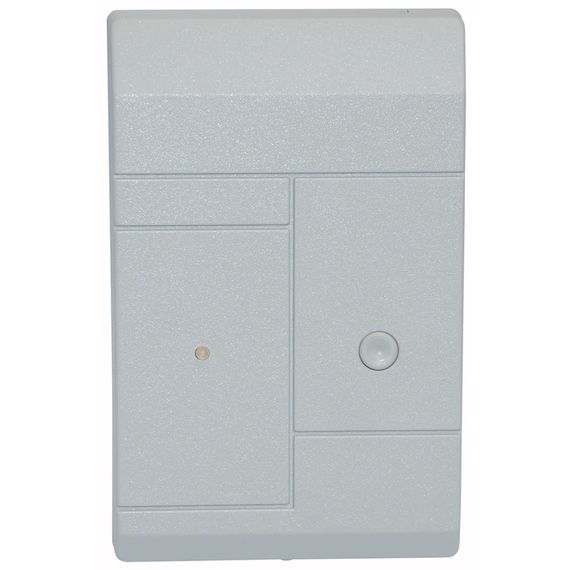

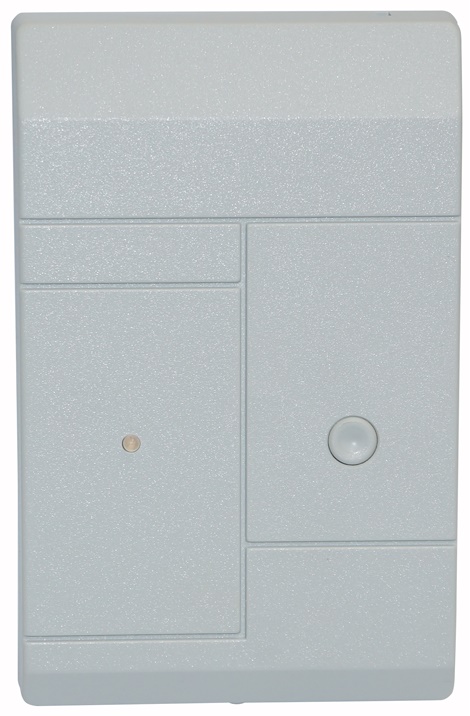

RR-701X-OK модуль расширения

Модуль расширения RR-701X-ОК (далее – расширитель) предназначен для использования с приемниками “Риф Ринг RR-701R” и “Риф Ринг RR-701R20” или с пультом централизованного наблюдения (ПЦН) “Риф Стринг RS200P”, если необходим отдельный тревожный выход типа «открытый коллектор» для каждого передатчика, работающего с этими приемниками или ПЦН. ВНИМАНИЕ! Расширитель может использоваться только с модификациями приемников RR-701R и RR701R20, имеющими на плате винтовые колодки выхода данных D2 (все версии, начиная с января 2001 г.), и с ПЦН RS-200P, начиная с версии 2.01 (с января 2003 г.). Расширитель имеет 10 выходов типа «открытый коллектор», которые могут быть как нормально выключенными (разомкнутыми), так и нормально включенными (замкнутыми на общий провод). Для работы с восьмиканальным приемником RR-701R достаточно одного расширителя. К двадцатиканальному приемнику RR-701R20 для получения 20 отдельных выходов следует подключить два расширителя. К ПЦН RS-200P можно подключить до 16 расширителей, что дает максимально 160 отдельных выходов. Выходы расширителя могут быть включены в шлейфы сигнализации большинства типов охранно-пожарных приборов (панелей), кроме тех случаев, когда для включения в шлейф необходимы выходы типа «сухой контакт». Расширитель может также использоваться для создания индикаторных панелей, управления различным оборудованием (воротами, видеокамерами, освещением) и т.п. Расширитель имеет сертификат соответствия № РОСС.RU.ME30.B00722. Технические характеристики: Информационная емкость: 10 выходов «открытый коллектор», Тип выходов: нормально замкнутые или нормально разомкнутые (переключается перемычкой) Количество передатчиков на выход: 1 или 2 Напряжение в цепи нагрузки: не более 36 В Выходной ток: не более 30 мА по каждому выходу Напряжение питания: от 10 В до 15 В Ток потребления: не более 40 мА (без учета нагрузки выходов) Диапазон рабочих температур: от -20 до +50 С Габаритные размеры: 75 х 120 х 32 мм
