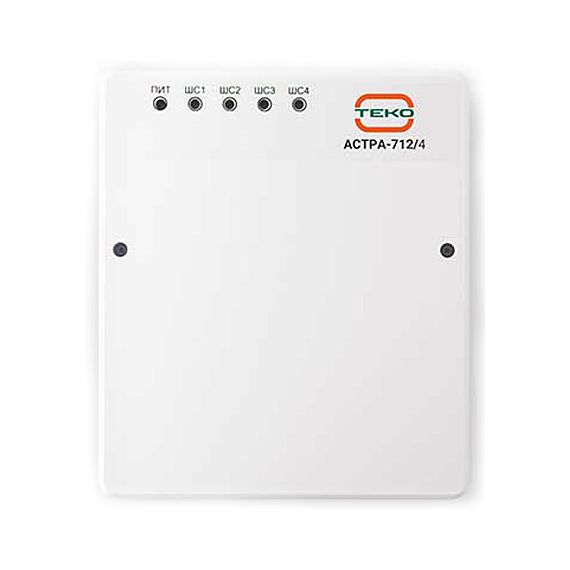

Астра-712/4 приемно-контрольный прибор, 4 шлейфа

контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями; управление средствами оповещения; выдача тревожных извещений на ПЦН через релейные выходы; выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, радиопередающее устройство РПД Астра-РИ, устройство оконечное объектовое УОО Астра-Y; обеспечение питающим напряжением активных извещателей и других устройств. Основные данные: постановка на охрану/снятие с охраны осуществляется: - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК. - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки); обеспечивается работа ШС по типам "охранный " или "пожарный". В ШС могут быть включены: - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание; - пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В; контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится; контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание "; силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ; установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор: - режима настройки (перемычки или ПК), - отключение линии расширения, - способа постановки на охрану (ТМ или КН), - режима работы в линии расширения (ведущий - ведомый), - включение режима автоперевзятия, - выбор режимов работы ШС ( "охранный " - "пожарный "), - времени задержки на вход/выход; наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК: - выбор набора необходимых функций (ПО Flasher), - определение режимов работы выбранного набора функций (ПО Pconf-712); подключение к ПК обеспечивается блоком сопряжения Астра-983; Технические данные Питание от:     - сети переменного тока частотой 50 Гц напряжением    187÷242 В - АКБ напряжением    12÷14 В Параметры ШС:     - напряжение на клеммах ШС в дежурном режиме    от 9 до 14 В - ток короткого замыкания по ШС    20мА Время интегрирования ШС:     - охранный    70±10 мс - пожарный    300±30 мс Сопротивление ШС:     - "норма"    от 3 до 5 кОм - "нарушение" охранный    от 0 до 3 или более 5 кОм - "нарушение" пожарный    от 1,5 до 3 или от 5 до 12 кОм - "неисправность" пожарный    от 0 до 1,5 или более 12 кОм ток в ШС для питания извещателей    3,0 мА величина пульсации по выходу "+12В"    100 мА напряжение АКБ, при котором включается индикация разряда    11,5±0,3 В напряжение АКБ, при переходе в "спящий" режим    10,5±0,3 В напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения)    10,0±0,3 В габаритные размеры прибора    165х190х79 мм Масса прибора:     - без АКБ     0,9 кг Максимальный ток нагрузки выходов:     - внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out")    1,5 А - внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V")    0,1 А - внешнего светового оповещателя (клеммы "LHT" и "+12V")    50 мА - управления (клеммы "ARM_out" и "+12V")    50 мА Условия эксплуатации:     - температура, с АКБ:    от -10 до +50°С - температура, без АКБ:    от -30 до +50°С - относительная влажность воздуха без конденсации влаги:    до 95% при +35°С - степень защиты оболочкой:    IP41 Технические данные по типам приборов: 712/4 количество ШС, подключаемых к приборам:  4 количество релейных выходов: 3 мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более: 15 ток, потребляемый приборами от АКБ, мА, не более: - в дежурном режиме: 150 - в режиме "Тревога": 170 ток максимальной нагрузки по выходу "+12В", мА, не более: 750±50 ток при коротком замыкании по выходу "+12В", мА, не более: 40±2 время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч: 48 Информативность: двухцветная индикация состояния каждого ШС; двухцветная индикация состояния цепей питания; выход на световой оповещатель; выход на звуковой оповещатель; программируемые релейные выходы; выход для питания извещателей; дополнительный выход от АКБ; выход управления  "ARM_out"  с двумя фиксированными состояниями замкнут/разомкнут (взят/снят); вход/выход линии расширения.
