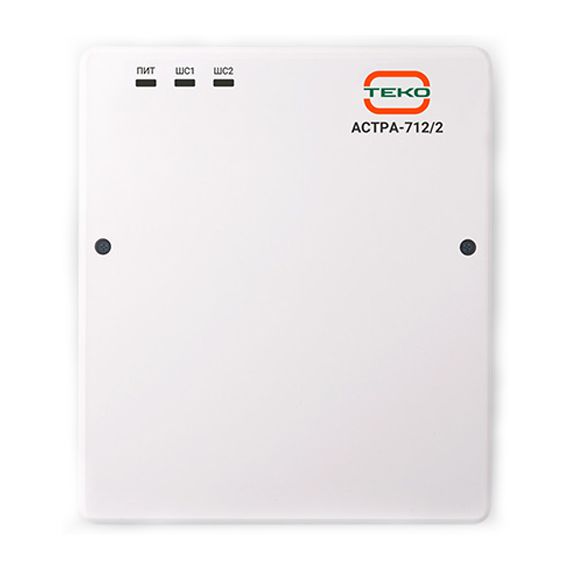

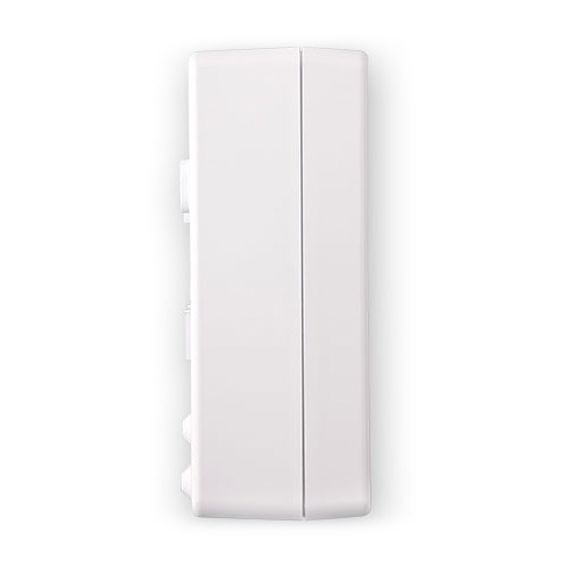

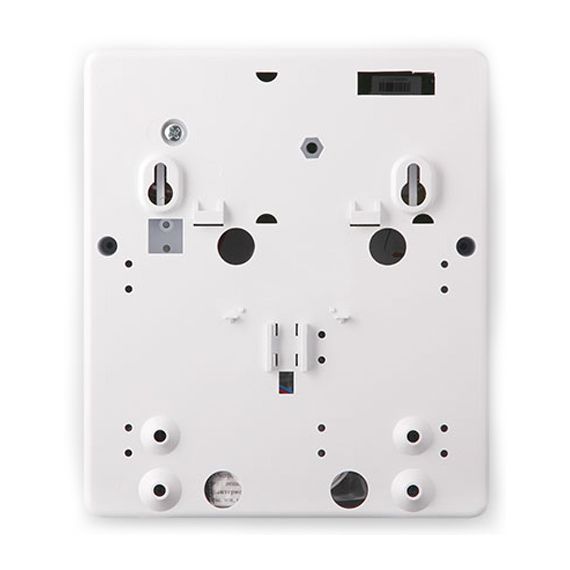

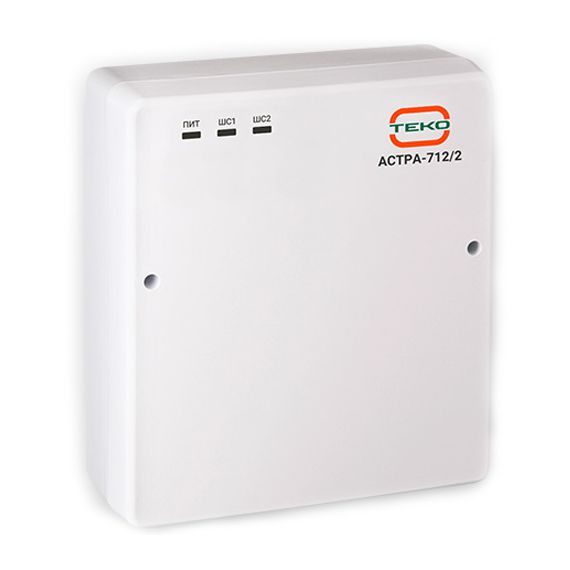

Астра-712/2 приемно-контрольный прибор, 2 шлейфа

Назначение: контроль состояния 2 шлейфов сигнализации (ШС) с включенными охранными или технологическими извещателями; управление средствами оповещения; выдача тревожных извещений на ПЦН через релейные выходы; обеспечение питающим напряжением активных извещателей и других устройств. Основные данные: постановка на охрану/снятие с охраны осуществляется: - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки); обеспечивается работа ШС по типам "охранный " или "технологический". В ШС могут быть включены: - извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание; - извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В; контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится; контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание "; силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ; установка основных режимов работы осуществляется с помощью перемычек на плате прибора: - способа постановки на охрану (ТМ или КН), - включение режима автоперевзятия, - выбор режимов работы ШС ("охранный " - "технологический"), - времени задержки на вход/выход. Характеристики: Питание от:     - сети переменного тока частотой 50 Гц напряжением: 187÷242 В - АКБ напряжением: 12÷14 В Параметры ШС:        - напряжение на клеммах ШС в дежурном режиме    от 9 до 14 В    - ток короткого замыкания по ШС    20±0,3 мА Время интегрирования ШС:        - охранный    70±10 мс    - пожарный    300±30 мс Сопротивление ШС:        - "норма"    от 3 до 5 кОм    - "нарушение" охранный: от 0 до 3 или более 5 кОм    - "нарушение" пожарный: от 1,5 до 3 или от 5 до 12 кОм    - "неисправность" пожарный: от 0 до 1,5 или более 12 кОм ток в ШС для питания извещателей: 3,5 мА величина пульсации по выходу "+12В": 100 мА напряжение АКБ, при котором включается индикация разряда: 11,5±0,3 В напряжение АКБ, при переходе в "спящий" режим: 10,5±0,3 В напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения): 10,0±0,3 В габаритные размеры прибора: 165х190х79 мм Масса прибора:        - без АКБ:  0,9 кг. Максимальный ток нагрузки выходов:        - внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out"): 1,5 А    - внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V"): 0,1 А    - внешнего светового оповещателя (клеммы "LHT" и "+12V"): 50 мА    - управления (клеммы "ARM_out" и "+12V"): 50 мА Условия эксплуатации:        - температура, с АКБ: от -10 до +55°С    - температура, без АКБ    : от -30 до +55°С    - относительная влажность воздуха без конденсации влаги: до 93% при +40°С    - степень защиты оболочкой: IP41 Технические данные: количество ШС, подключаемых к приборам: 2 количество релейных выходов: 2 мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более: 5 ток, потребляемый приборами от АКБ, мА, не более:    - в дежурном режиме: 110    - в режиме "Тревога": 120 ток максимальной нагрузки по выходу "+12В", мА, не более: 550±50 ток при коротком замыкании по выходу "+12В", мА, не более: 40±1 время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч: 60. Информативность: - двухцветная индикация состояния каждого ШС; - двухцветная индикация состояния цепей питания; - выход на световой оповещатель; - выход на звуковой оповещатель; - программируемые релейные выходы; - выход для питания извещателей; - дополнительный выход от АКБ; - выход управления  "ARM_out"  с двумя фиксированными состояниями замкнут/разомкнут (взят/снят); - вход/выход линии расширения.
