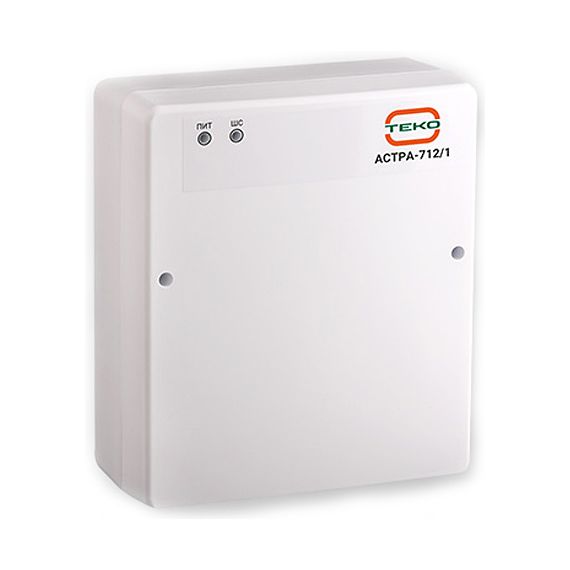

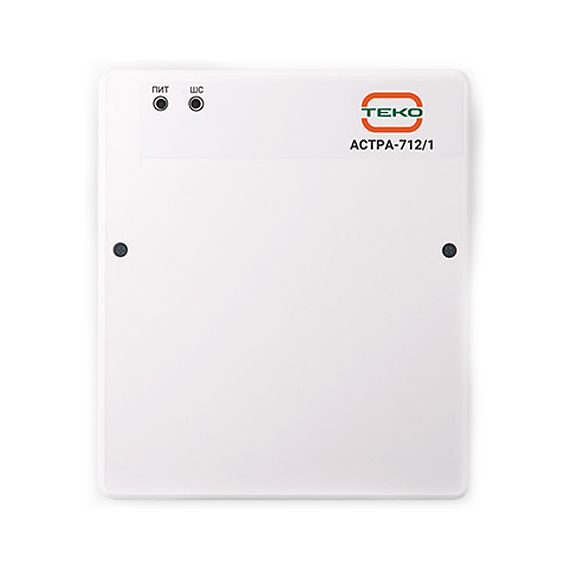

Астра-712/1 прибор приемно-контрольный охранно-пожарный

Назначение: - контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или пожарными извещателями; - управление средствами оповещения; - выдача тревожных извещений на ПЦН через релейный выход; - выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, радиопередающее устройство РПД Астра-РИ; - обеспечение питающим напряжением активных извещателей и других устройств. Основные данные: - постановка на охрану/снятие с охраны осуществляется:    - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.    - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки); - обеспечивается работа ШС по типам "охранный " или "пожарный". В ШС могут быть включены:    - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;    - пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В; - контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится; - контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание "; - силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ; - установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:    - режима настройки (перемычки или ПК),    - отключение линии расширения,    - способа постановки на охрану (ТМ или КН),    - режима работы в линии расширения (ведущий - ведомый),    - включение режима автоперевзятия,    - выбор режимов работы ШС ( "охранный " - "пожарный "),    - времени задержки на вход/выход; - наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:    - выбор набора необходимых функций (ПО Flasher),    - определение режимов работы выбранного набора функций (ПО Pconf-712); - подключение к ПК обеспечивается блоком сопряжения Астра-983; Технические данные: Питание от:     - сети переменного тока частотой 50 Гц напряжением    187÷242 В - АКБ напряжением    12÷14 В Параметры ШС:     - напряжение на клеммах ШС в дежурном режиме    от 9 до 14 В - ток короткого замыкания по ШС, не более    20 мА Время интегрирования ШС:     - охранный    70±10 мс - пожарный    300±30 мс Сопротивление ШС:     - "норма"    от 3 до 5 кОм - "нарушение" охранный    от 0 до 3 или более 5 кОм - "нарушение" пожарный    от 1,5 до 3 или от 5 до 12 кОм - "неисправность" пожарный    от 0 до 1,5 или более 12 кОм ток в ШС для питания извещателей    3,0 мА величина пульсации по выходу "+12В"    100 мА напряжение АКБ, при котором включается индикация разряда    11,5±0,3 В напряжение АКБ, при переходе в "спящий" режим    10,5±0,3 В напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения)    10,0±0,3 В габаритные размеры прибора    165х190х79 мм масса прибора без АКБ    0,9 кг Максимальный ток нагрузки выходов:     - внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out")    1,5 А - внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V")    0,1 А - внешнего светового оповещателя (клеммы "LHT" и "+12V")    50 мА - управления (клеммы "ARM_out" и "+12V")    50 мА Условия эксплуатации:        - температура, с АКБ: от -10 до +55°С    - температура, без АКБ: от -30 до +55°С    - относительная влажность воздуха без конденсации влаги: до 93% при +40°С    - степень защиты оболочкой: IP41 Технические данные: количество ШС, подключаемых к приборам:    1 количество релейных выходов: 1 мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более: 5 ток, потребляемый приборами от АКБ, мА, не более: - в дежурном режиме: 110 - в режиме "Тревога": 120 ток максимальной нагрузки по выходу "+12В", мА, не более: 550±50 ток при коротком замыкании по выходу "+12В", мА, не более: 40 время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч: 60 Информативность: - двухцветная индикация состояния каждого ШС; - двухцветная индикация состояния цепей питания; - выход на световой оповещатель; - выход на звуковой оповещатель; - программируемые релейные выходы; - выход для питания извещателей; - дополнительный выход от АКБ; - выход управления  "ARM_out"  с двумя фиксированными состояниями замкнут/разомкнут (взят/снят); - вход/выход линии расширения.
