Описание УШК-01 (ВУОС) выносное устройство оптической сигнализации

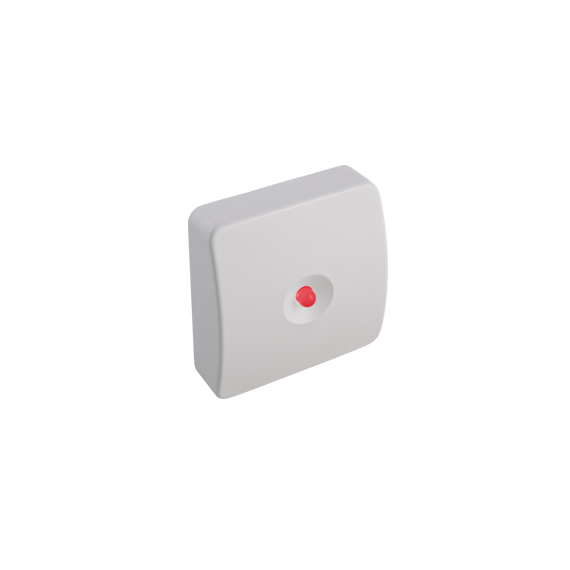

Устройства УШК-01 предназначены для применения в качестве выносных устройств оптической сигнализации (ВУОС) красного (оранжевого) цвета, для дублирования состояния встроенных оптических индикаторов пожарных извещателей типов ИП212-44, ИП212-54, ИП212-3М3 и аналогичных им.

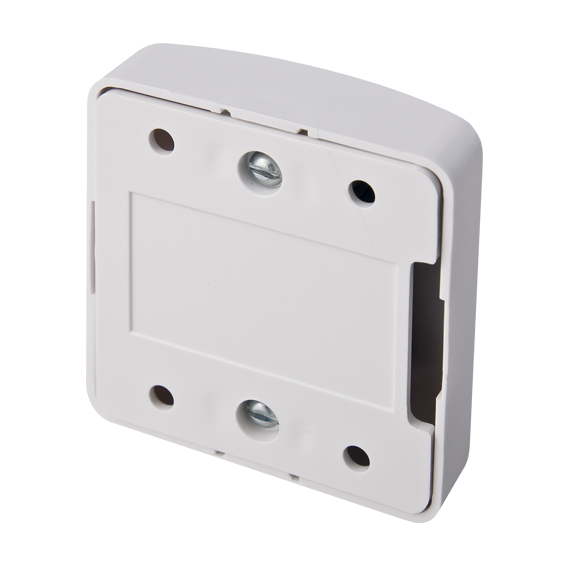

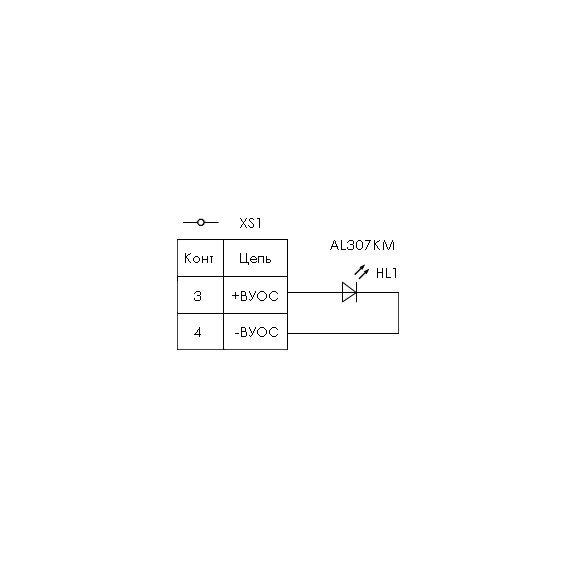

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок. Электрическая схема УШК-01 приведена на рисунке.
В УШК-01 применен оптический индикатор красного (оранжевого) цвета свечения.
Характерситики:
Максимально допустимый постоянный или импульсный ток питания устройств УШК-01, мА: 22
Цвета формируемых устройствами оптических сигналов УШК-01: красный (оранжевый)
Габаритные размеры устройств, мм: 55x55x21
Масса устройств, кг: не более 0,03
Характеристики УШК-01 (ВУОС) выносное устройство оптической сигнализации
Габариты: вес (кг)
0.1
Габариты: Высота (м)
0.055
Габариты: Длина (м)
0.02
Габариты: Ширина (м)
0.06
Бренд
ИВС-Сигналспецавтоматика
