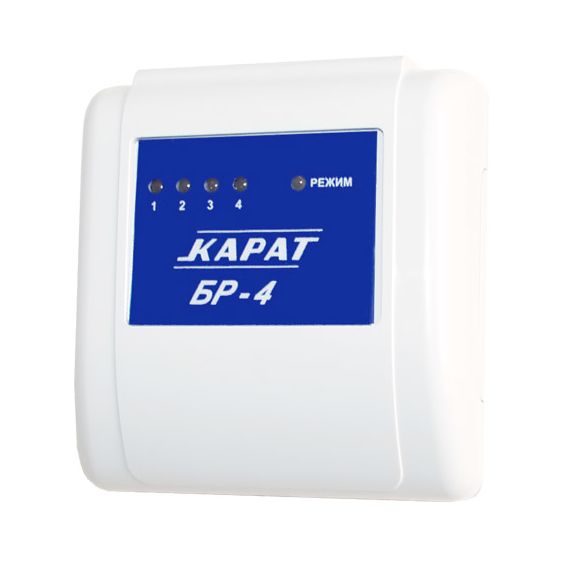

БР-4 Карат внешний блок реле

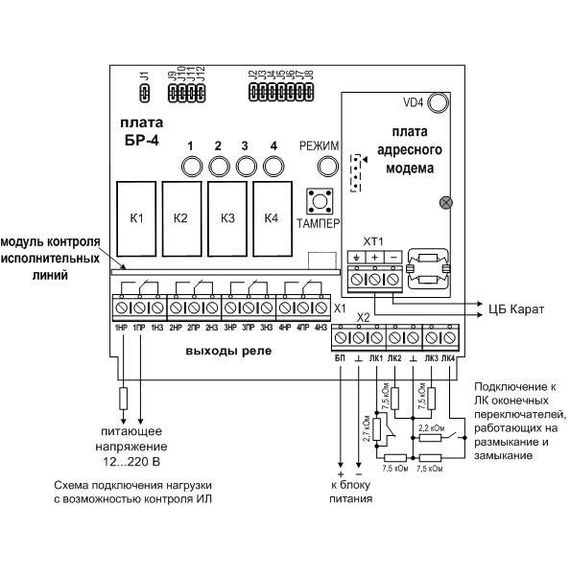

Назначение Прибор является частью распределенной охранно-пожарной системы КАРАТ и предназначен для управления четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля и передачи в центральный блок системы информации о состоянии реле и линий контроля (ЛК). Прибор имеет индикацию, отражающую состояние реле, линий контроля и самого прибора. Особенности Блок предназначен для управления четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля (ЛК). Блок передает в центральный блок системы информацию о состоянии реле, линий контроля и исполнительных линий (ИЛ). Блок имеет индикацию, отражающую состояние реле, линий контроля, исполнительных линий и самого прибора. Центральный блок (ЦБ) «КАРАТ» поддерживает до 57-ми блоков расширения «БР-4». Подключение блока к прибору осуществляется по 2-х проводной линии. ЦБ «КАРАТ» непрерывно опрашивает состояния всех внешних блоков, сохраняет их в своей памяти и журнале событий и отображает на БИУ-TFT, а также пере-дает управляющие сигналы о командах оператора с БИУ-TFT во внешние блоки. В зависимости от текущей информации о состоянии реле и ЛК происходит формирование сигналов на выходы. Технические характеристики Количество каналов коммутации:    4 Количество линий контроля:    4 Напряжение питания (ток постоянный):     11-14 В Допустимое постоянное напряжение, коммутируемое реле:    36 В Допустимое переменное напряжение, коммутируемое реле:     220 В Допустимый ток, коммутируемый реле:    3 А Напряжение в ЛК в состоянии ОБРЫВ:     12 ±2 В Напряжение в ЛК в состоянии НОРМА:     8,5 ±2 В Допустимый ток нагрузки ЛК    до:  2 мА Оконечный резистор ЛК:     7,5 КОм Ток короткого замыкания: ЛК 4,5 ±1,5 мА Минимальное напряжение, при котором возможен контроль ИЛ: 12 В Ток контроля ИЛ при напряжении =12 В / ~ 220 В 0,2 мА / 3,5 мА Общая длина линии связи:  1000 м Масса (без аккумулятора), не более:  0,15 кг Габаритные размеры, не более:  111x105x40 мм Степень защиты оболочкой:  с Срок службы, не менее:  10 лет Условия эксплуатации Диапазон рабочих температур:  минус 30…+50 °С Относительная влажность воздуха при +40 °С, не более:  93 %
