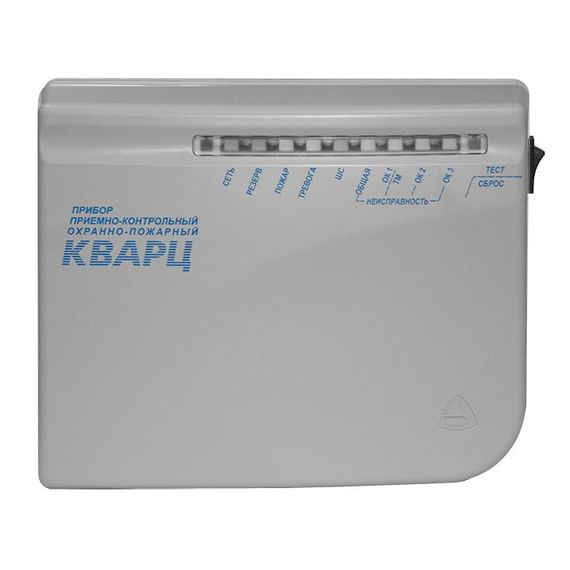

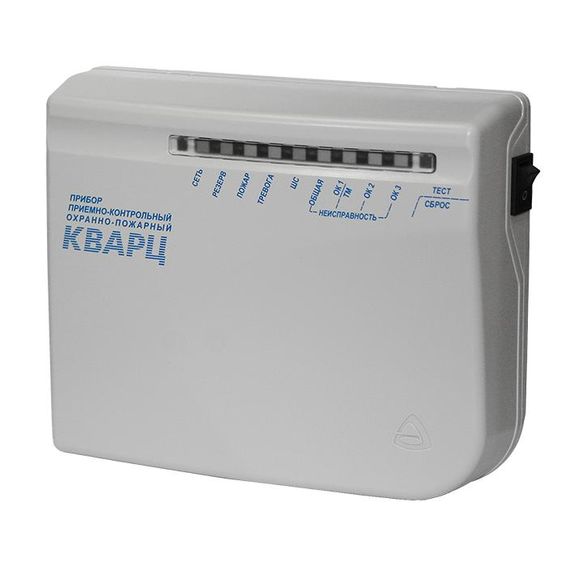

КВАРЦ прибор приемно-контрольный охранно-пожарный

Одношлейфный прибор Кварц вариант 2 используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации. Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Особенности: Один шлейф охранной или пожарной сигнализации. Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а также «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3. Прибор имеет 6, выбираемых перемычками на плате прибора, тактик применения: пожарная охрана;     пожарная охрана с выключателем;     централизованная охрана 1;     централизованная охрана 1 с выключателем;     централизованная охрана 2;     централизованная охрана 3. Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание. В пожарных тактиках прибор может запоминать наличие неисправности и индицировать это. Тип выходов для подключения светового и звукового оповещателей – «открытый коллектор». Встроенный звуковой сигнализатор с возможностью отключения. Постановка/снятие ШС осуществляется выключателем или ключами Touch Memory. Прибор имеет отключаемый и неотключаемый выходы 12 В. Возможность использовать оповещатели с напряжением питания 220 В. Наличие функции «Автовозврат в режим охраны» для охранных тактик. Встроенный источник питания от сети 220 В, резервное питание от аккумулятора. При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме. Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов. Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда. Технические характеристики: Количество шлейфов сигнализации: 1 шт. Количество основных видов извещений прибора: 12 Ёмкость памяти кодов идентификаторов (кол-во эл. ключей) (тип используемых с прибором электронных ключей TM – DS1990А): 7 шт. Напряжение на входе ШС при его номинальном сопротивлении: 18 ± 3 В Суммарная токовая нагрузка в ШС в дежурном режиме, не более: 1,5 мА Напряжение / ток выходов реле ПЦН 1 и ПЦН 1 («сухой контакт» оптореле), до: 72 В / 50 мА Параметры выхода реле ПЦН3: постоянное напряжение / ток, до переменное напряжение / ток, до:    = 30 В / 3 А    ~ 250 В / 3 А Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более: 100 мА Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более: 600 мА Ток коммутации по каждому из выходов ОК: «ОК1», «ОК2» и «ОК3», не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА)6 500 мА Регистрируются нарушения ШС длительностью, более: 350 мс Не регистрируются нарушения ШС длительностью, менее: 250 мс Напряжение питания сети (переменный ток 50 Гц): 187...242 В Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более: 8 ВА Напряжение питания от аккумулятора: 11,8...14,0 В Номинальная емкость резервного аккумулятора: 1,2 Ач Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более: 40/65 мА Масса без аккумулятора, не более: 0,5 кг Габаритные размеры, не более: 186x151x60 мм Степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности: IP40 Срок службы, не менее: 10 лет Диапазон рабочих температур: -30…55 °С
