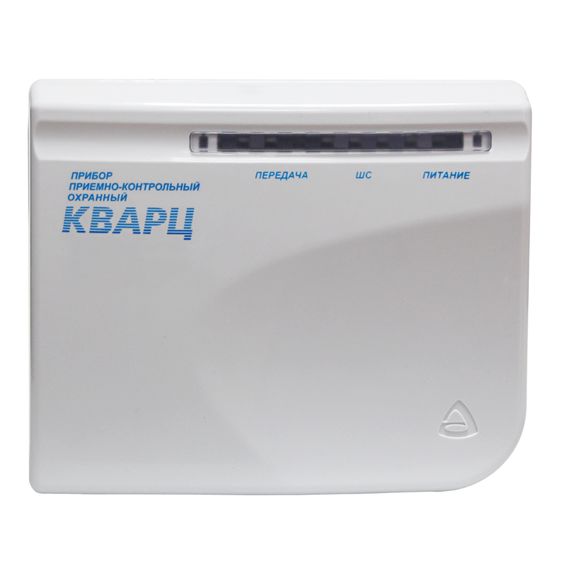

Кварц Л объектовый прибор системы Лавина

Назначение Прибор приёмно-контрольный охранный «Кварц Л» предназначен для работы в составе интегрированной системы безопасности «Лавина» в качестве объектового прибора. «Кварц Л» обеспечивает централизованную и локальную охрану объектов, оборудованных охранными извещателями с передачей информации о тревожных сообщениях и прочих событиях на специально оборудованный пульт централизованного наблюдения (ПЦН) службы охраны через сеть GSM в режиме «передача данных» (CSD) или GPRS. Особенности Прибор работает с программным обеспечением «Лавина», начиная с версии 6.3.0 без удаленного программирования, а с версии 6.3.2 с удаленным программированием. Передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» (CSD) или GPRS (используется интегрированный в плату прибора GT-коммуникатор с 2-мя SIM-картами). Один шлейф охранной сигнализации; Режимы работы и используемые прибором идентификаторы (ключи TМ, proximity-карты, цифровые коды, брелоки) задаются при программировании настроек прибора в АРМ Администратора или АРМ Инженера системы «Лавина». Прибор совместно с коммуникатором программируется: с помощью электронного ключа DS1996; с помощью USB-программатора; с ПК через USB-интерфейс с помощью USB-UART адаптера; удаленно с ПЦН, используя каналы доставки извещений. Управление прибором осуществляется: электронными ключами Touch Memory через порт ТМ; удалённо с ПЦН; брелоками БН-Л-33 через устройство радиоуправления Лидер* вариант 2; рroximity-картами (стандарта EM-Marin), цифровыми кодами и ключами ТМ через считыватель Портал*. * - Лидер и Портал приобретаются отдельно, требуют питания 12В. Три вида ключей: ключ охраны (постановка на охрану и снятие с охраны); ключ тревоги (сигнал тревоги на ПЦН); ключ контроля наряда (контроль прибытия опергруппы). Брелок БН-Л-33 может быть запрограммирован на все три типа ключа; Функция обучения ШС позволяет увеличить токовую нагрузку ШС до 1,5 мА. Автоматический переход на питание от аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Извещение «Тревога» при этом не выдаётся. К прибору могут быть подключены внешние звуковые и световые оповещатели, либо другие исполнительные устройства с рабочим напряжением 12 В и общим током потребления не более 1 А. Для питания извещателей и оповещателей имеется выход «+12В» с выходным напряжением 12 В. Для питания и сброса состояния извещателей имеется отключаемый выход «+ИЗВ» с выходным напряжением 12 В. Наличие функций «Автовозврат» и «Тихая тревога». Возможность обновления прошивки пользователем. Технические характеристики Информационная ёмкость (кол-во шлейфов):    1 Информативность (кол-во видов извещений прибора):    10 Количество основных видов извещений прибора в составе ИСБ «ЛАВИНА»:    21 Емкость буфера событий:    64 Ёмкость памяти кодов идентификаторов (количество ключей) (ключи TM, брелоки, Proximity-карты, коды): 32 шт. Время доставки тревожных сообщений при дозвоне с первой попытки:    15-30 с Среднее время доставки тревожных сообщений по GPRS каналу:    3 с Напряжение на входе ШС при номинальном сопротивлении шлейфа:    11±2 В Суммарная токовая нагрузка в ШС в дежурном режиме (с применением функции обучения ШС), не более:    1,5 мА Общий ток потребления по выходу «+12В», не более:    1 А Ток потребления по отключаемому выходу 12 В «+ИЗВ» для питания извещателей, не более:     80 мА Ток потребления по выходу «ЛМП» для питания внешних световых оповещателей 12 В, не более:    200 мА Ток потребления по выходу «СИР» для питания внешних звуковых оповещателей 12 В, не более:    800 мА Параметры выходов ПЦН1, 2 («сухой» контакт оптореле): напряжение / ток, до:    72 В / 50 мА Напряжение питания сети (переменный ток 50 Гц):    187...242 В Мощность, потребляемая от сети, не более:    5 ВА Напряжение питания от аккумулятора:    11,8...14,0 В Номинальная ёмкость встроенного аккумулятора:    1,2 Ач Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более:    35 мА Средний ток потребления от аккумулятора в режиме тревоги, не более:    60 мА Масса без аккумулятора, не более:    0,6 кг Габаритные размеры, не более:    186х151х60 мм Степень защиты оболочкой:    IP20 Срок службы, не менее:    10 лет Диапазон рабочих температур:    - 30… 55 °С Относительная влажность воздуха при температуре +40 °С, не более:    93 %
