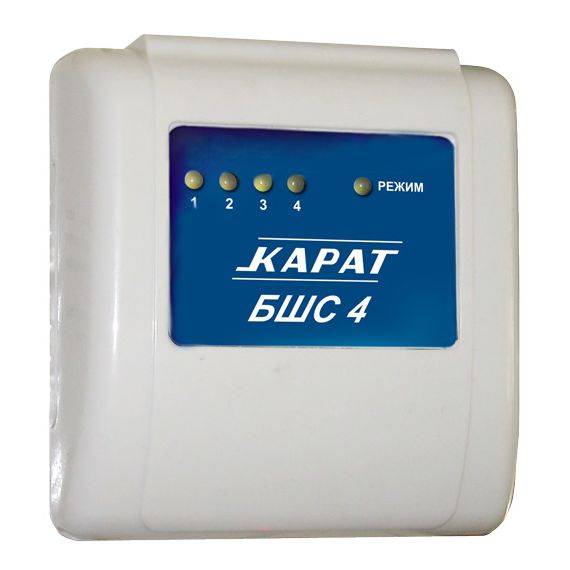

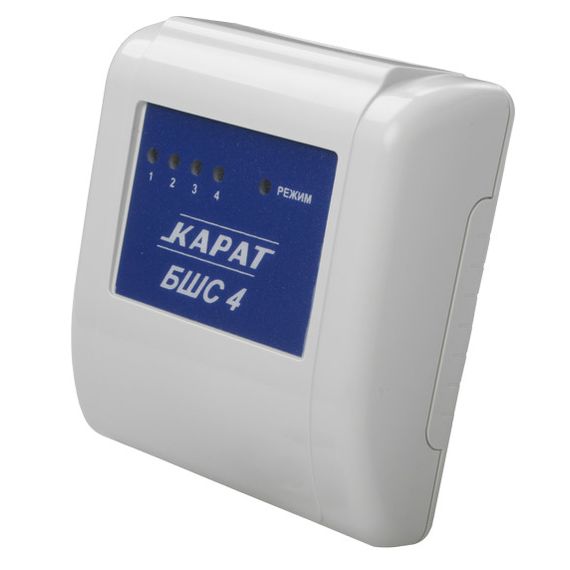

Карат БШС-4 блок расширения шлейфов

Назначение Блок расширения «БШС4» представляет из себя устройство для работы в составе системы «КАРАТ» и предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в центральный блок КАРАТ информации о состоянии охранных и пожарных извещателей, а также линий оповещения. Кроме того, «БШС4» осуществляет прием и выполнение команд от ЦБ, а также запуск местного оповещения. Прибор «КАРАТ» позволяет подключить до 57-ми блоков расширения «БШС4». Подключение блока к прибору осуществляется по 2-х проводной линии. Схема подключения и обозначения клеммников – см. рис. 7. На панели блока расположены светодиодные индикаторы состояния шлейфов сигнализации и режима работы. Канал связи между ЦБ и внешними блоками БШС4 защищен несколькими способами, обеспечивающими гарантированную доставку и закрытость информации, а также серьезно осложняющими внешние попытки вмешательства в работу системы. Особенности Подключение внешнего (местного) оповещателя Светодиодные индикаторы ШС отображают состояние каждого из 4-х шлейфов Задание параметров ШС осуществляется с помощью БИУ 2 исполнительных реле с перекидными контактами для каждой пары ШС Подключение скважины ключа Touch Memory Технические характеристики Информационная ёмкость (кол-во шлейфов)    : 4 Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более:    1, 5 мА Напряжение питания (ток постоянный):     11...14 В Количество исполнительных реле:     2 Постоянное напряжение, коммутируемое контактами реле, не более:     36 В Переменное напряжение, коммутируемое контактами реле, не более:    220 В Ток, коммутируемый реле, не более:    1 А Количество выходов типа «открытый коллектор»:    2 Ток потребления по выходу «Оповещение», не более:     0,2 А Ток потребления по выходу «Лампа» для питания световых оповещателей, не более:    0,4 А Регистрируются нарушения пож./охр. шлейфа длительностью, более:    350 мс Не регистрируются нарушения пож./охр. шлейфа длительностью, менее:    250 мс Напряжение в ЛК в состоянии ОБРЫВ:     20 ±1 В Напряжение в ЛК в состоянии НОРМА:     16 ±2 В Диапазон рабочих температур:    -30...+50 °С Относительная влажность воздуха при температуре +35 ° С, без конденсации влаги, не более:    93% Вес:     0,15 кг Габаритные размеры:    111x105x40 мм Срок службы, не менее:    10 лет
