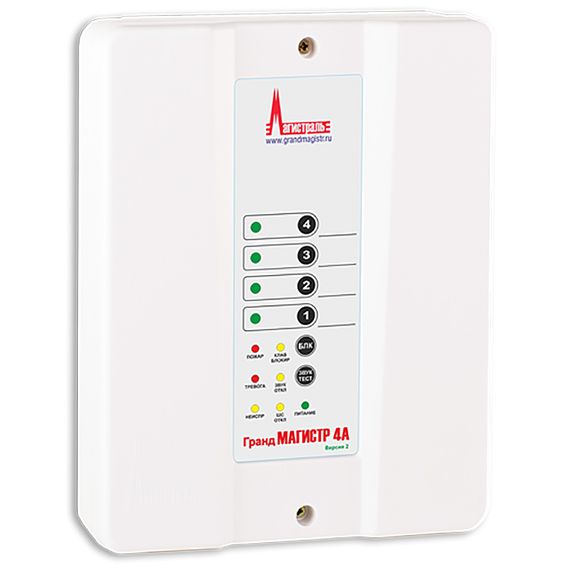

Гранд МАГИСТР 4А (версия 2) прибор приемно-контрольный охранно-пожарный

Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными, пожарными извещателями, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание. Особенности: Исполнения по количеству контролируемых ШС: 4. Удобное определение типа неисправности с помощью светозвуковых сигналов. Встроенная клавиатура со светодиодной индикацией состояния ШС. Постановка и снятие ШС кнопками с клавиатуры, ключами Touch Memory. Программирование прибора с помощью клавиатуры в любое время и в любом месте. Перезапуск прибора без отключения питания. Гибкое программирование функций каждого ШС (типы «Пожарный», «Охранный» с возможностью объединения в разделы). До 4 разделов для групповой постановки/снятия ШС на контроль. Программируемая тактика работы охранных ШС: - «Задержка на ВЫХОД» 15, 30, 45, 60 секунд; - «Задержка на ВЫХОД с открытой дверью»; - «Задержка на вход»; - «Тихая тревога»; - «Автоперевзятие»; Организация двухпорогового и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос». Сброс питания с 4-проводных пожарных извещателей. Три программируемых реле ПЦН «сухой контакт» (типы «Пожар», «Охрана/Тревога», «Неисправность», «Не используется» с привязкой к отдельным ШС). Три выхода «открытый коллектор» для внешнего оповещения с алгоритмами включения «Световое оповещение», «Сирена постоянно», «Сирена 2Гц», «Табло ВЫХОД включено», «Табло ВЫХОД выключено», «Речевое оповещение»). Контроль цепей выносных оповещателей на обрыв в выключенном состоянии и короткое замыкание в выключенном и включенном состоянии выхода. Контроль вскрытия корпуса. Рабочее сетевое напряжение от 130 до 280 В. Встроенный РИП (аккумуляторная батарея 12В / 2,2 А*ч). Возможность подключения внешнего РИП 12 В с контролем сигнала «Неисправность». Технические характеристики: Количество ШС (зависит от исполнения): 4 Количество разделов для группового взятия на ШС контроль: 2 Количество реле ПЦН c перекидным контактом: 1 Количество реле ПЦН с нормально разомкнутым контактом: 2 Количество выходов для подключения оповещателей «Сирена»: 1 Количество выходов для подключения оповещателей «Световое»: 1 Количество выходов для подключения оповещателей «Табло ВЫХОД»: 1 Напряжение питания от сети переменного тока частотой 50 Гц: 130...280 В Тип встраиваемого аккумулятора: 12 В/2,2 А*ч Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12) в дежурном режиме от внутреннего резервного аккумулятора, не более: 4А-0,115 А     Напряжение, выдаваемое прибором на внешнюю нагрузку: 12 ± 2 В Суммарный ток внешней нагрузки по цепи 12 В: - при наличии внешнего РИП, не более: 1 А - при отсутствии внешнего РИП, не более: 0,3 А Сопротивление оконечного резистора: 7,5 кОм Время реакции на нарушение шлейфа: 300 мс Врем обесточивания всех ШС при взятии на контроль любого ШПС, не менее: 5 секунд Максимальное количество ключей Touch Memory на каждый ШС: 8 шт. Напряжение на выходе для подключения светодиодного индикатора ТМ: 3,3 В Максимальная длина линии для подключения считывателя ключей Touch Memory: 40 м. Параметры переключаемой группы контактов реле ПЦН: ~120В/3А=24В/3А Диапазон рабочих температур: от -30 до 55°С Масса без аккумулятора, не более: 0,7 кг Габаритные размеры, не более: 200х187х65 мм
