ПК-02 прибор контроля ИПДЛ

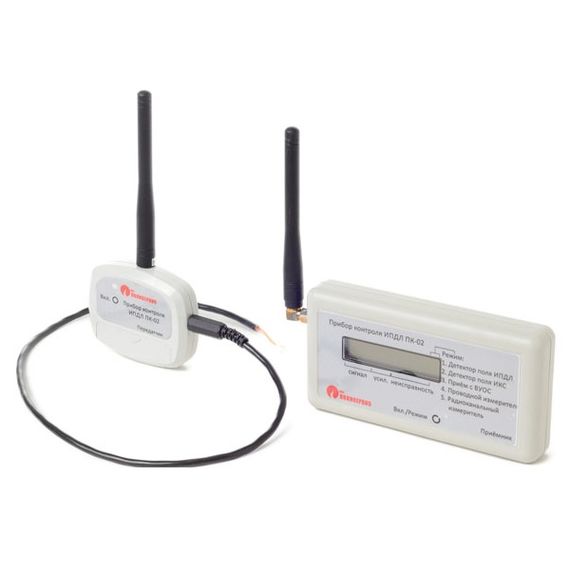

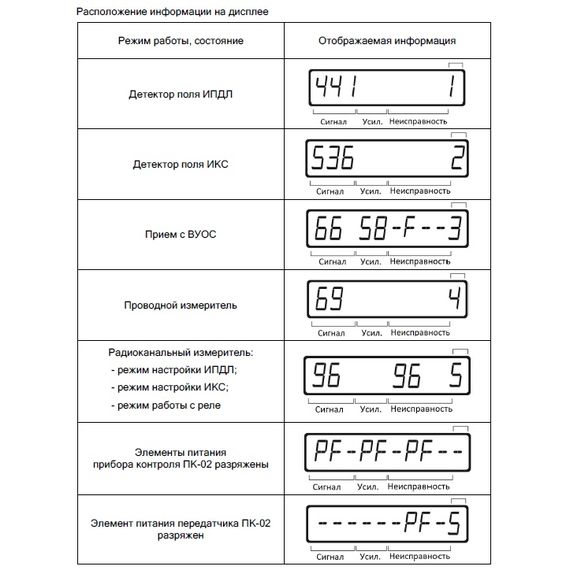

Прибор контроля ИПДЛ ПК-02 предназначен для настройки и оперативного контроля состояния ИПДЛ при пуско-наладочных работах и техническом обслуживании, а также для настройки ИКС-1, ИКС-3 и других активных ИК извещателей производства НПФ «Полисервис». Прибор состоит из блока приемника, предназначенного для обработки и отображения информации и блока передатчика, используемого в режиме «Радиоканальный измеритель». Режимы работы прибора: Детектор поля — предназначен для определения направления оптической оси излучателя при настройке ИПДЛ-Д-II/4р, ИКС и других активных ИК извещателей. Перемещая ПК-02 в плоскости перед излучателем по максимальному уровняю сигнала найти положение оптической оси. Проводной измеритель — предназначен для измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Юстируя блоки извещателя добиться максимального уровня сигнала. Радиоканальный измеритель — предназначен для дистанционного измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. Передатчик ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Уровень принимаемого сигнала будет передаваться по радиоканалу и отображаться на дисплее ПК-02. Таким образом ПК-02 позволяет юстируя излучатель тут же видеть изменение уровня сигнала на приемнике. Прием с ВУОС — предназначен для считывания рабочих параметров ИПДЛ через ВУОС. Связь прибора с ВУОС осуществляется посредством оптического канала: светодиодный излучатель ВУОС – фотоприемник прибора. ИПДЛ генерирует контрольный сигнал о своем состоянии в канал связи с ВУОС. Прибор позволяет пользоваться функцией «Память последнего срабатывания». Параметры состояния ИПДЛ, содержащиеся в контрольном сигнале, принимаются прибором, обрабатываются и отображаются на дисплее.    Информация на дисплее прибора контроля позволяет определить: а – уровень принятого сигнала (в процентах) - два разряда; б – коэффициент усиления - два разряда; в – вид неисправности :    1 – запыление 50%;    2 – запыление 90%;    3 – отсутствие сигнала;    4 – пожар; г – номер режима Технические характеристики изделия: Напряжение питания составных частей изделия, В - прибора контроля 3* - передатчика 1,5** Ток потребления составных частей изделия, мА, не более - прибора контроля 30 - передатчика 15 Дальность действия радиоканала, м 150 Габаритные размеры, мм - прибора контроля 140х80х30 - передатчика 75х60х20 Масса, кг, не более 0,3 Материал корпуса Пластик
