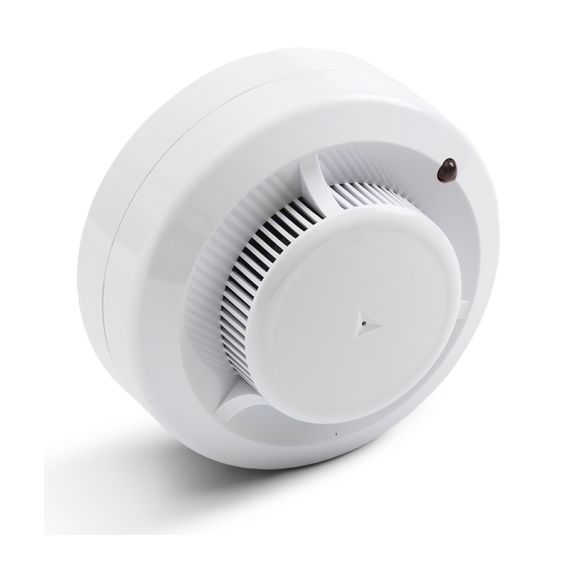

ДИП-141М (ИП 212-141М) (V1.04) извещатель пожарный дымовой

Извещатели пожарные дымовые оптико-электронные ИП 212-141М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света. Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель выполняет следующие функции: измерение концентрации дыма; цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»; уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм; тестирование работоспособности с помощью специального устройства; светодиодная индикация режимов работы. Отличительной особенностью извещателя ИП 212-141М является инновационная микросхема собственной разработки ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. Таким образом по устойчивости к электрическим помехам по цепям электропитания и по помехоэмиссии извещатель соответствует требованиям ГОСТ 53325 для 4 степени жесткости. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения, например от ламп дневного света. Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек. Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки. Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа Технические характеристики Питание извещателя:    от 9 до 30 В Ток потребления в дежурном режиме:    не более 45 мкА Чувствительность извещателя соответствует задымленности окружающей среды, ослабляющей световой поток, в пределах:    от 0,05-0,2 дБ/м Инерционность срабатывания:    не более 9 сек Сопротивление извещателя в режиме «Пожар», не более:    1 кОм Частота моргания светодиодного индикатора: в дежурном режиме:  1 раз в 5 сек. в режиме «Пожар»:  постоянное свечение Извещатель сохраняет работоспособность при воздействии на него: воздушного потока со скоростью:  до 10 м/с фоновой освещенности:  до 12000лк     Помехоустойчивость (по ГОСТ Р 53325):    4 степень Степень защиты оболочки извещателя    IP 40 по ГОСТ 14254-2015 Габаритные размеры    Ø94х46 мм Вес извещателя    210 г Диапазон рабочих температур    от -45 до +55 °С Средний срок службы    не менее 10 лет
