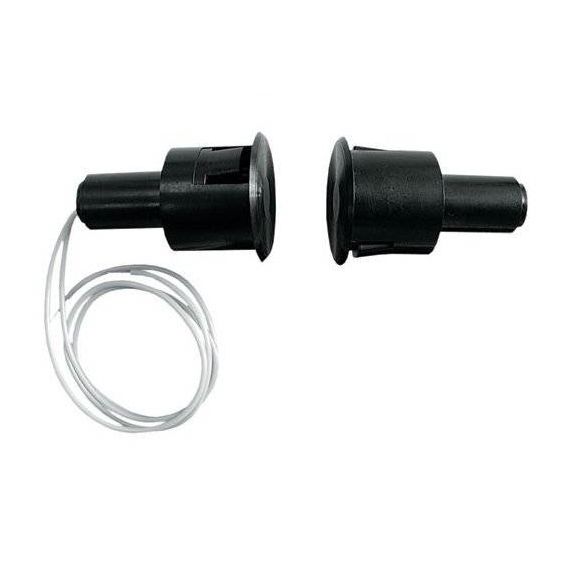

ИО 102-6 извещатель охранный точечный магнитоконтактный
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание ИО 102-6 извещатель охранный точечный магнитоконтактный
Извещатель охранный «ИО 102-6» предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа "ловушка", а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.
Электрические характеристики 102-6:
Диапазон коммутированных напряжений от 0,02 до 72 В постоянного или переменного тока.
Диапазон коммутированного тока от 0,001 до 0,3 А, но суммарная мощность на контактах не должна превышать 10 Вт.
Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100мкА - 10мА).
При соосном расположении датчика и задающего элемента контакты извещатели должны быть:
Замкнуты - при расстоянии между ними менее 7 мм при монтаже на металлических конструкциях и 10 мм при монтаже на немагнитных конструкциях;
Разомкнуты - при расстоянии между ними более 45 мм.
Характеристики:
Тип контактов: НЗ
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более: 45
- при замыкании контактов, менее: 7
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В: 72
- максимальный коммутируемый ток, мА: 300
Диапазон рабочих температур, °С: -50…+50
Габаритные размеры, мм:
- корпус геркона: D23.5х35.2
- корпус магнита: D23.5х35.2
Характеристики ИО 102-6 извещатель охранный точечный магнитоконтактный
Габариты: вес (кг)
0.1
Габариты: Высота (м)
0.02
Габариты: Длина (м)
0.02
Габариты: Ширина (м)
0.065
Бренд
Магнито-Контакт
