Описание ИО 102-26 исп.00 "Аякс" извещатель охранный точечный магнитоконтактный

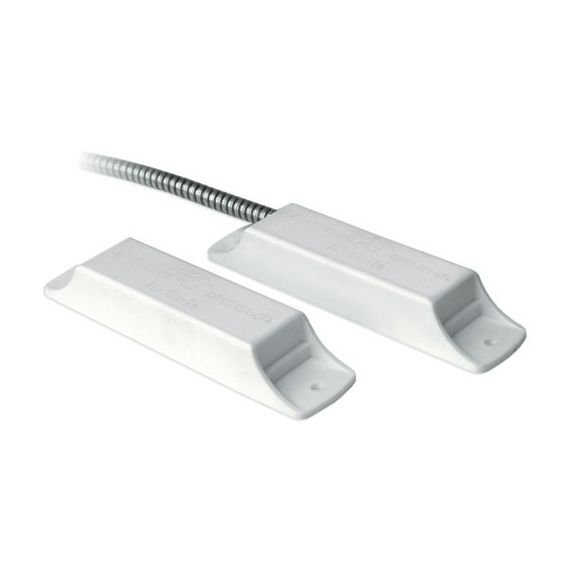

Извещатель охранный точечный магнитоконтактный ИО 102-26 исп. 00 "Аякс" предназначен для контроля положения перемещающихся отдельных частей конструкции и механизмов, а также блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов, ангаров и других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения. Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Особенности:
Накладной, для металлических дверей, материал корпуса - пластик (полистирол), двойная изоляция.
Характеристики:
Тип применяемого геркона - нормально разомкнутый
Тип провода - 350хКСПВГ
Длина выводов - 2х0,2 мм
Корпус - пластмасса, ПАШК 425119.008 ТУ
Контакты извещателя должны быть:
- замкнуты - при расстоянии - 25 и менее мм
- разомкнуты - при расстоянии - 70 и более мм
Коммутируемый ток - до 0,5 А
Коммутируемое напряжение - до 72 В
Максимальная коммутируемая мощность - 10 Вт
Габаритные размеры блока геркона - 130х30х20 мм
Габаритные размеры блока магнита - 130х30х20 мм
Масса блока геркона - 100 г
Масса блока магнита - 150 г
Рабочая температура среды - от -50°С до +50°С
Относительная влажность воздуха при +35 °С - не более 98%
Сопротивление замкнутых контактов - 0,5 Ом
Степень защиты оболочки по ГОСТ 14254-96 - IP55
Характеристики ИО 102-26 исп.00 "Аякс" извещатель охранный точечный магнитоконтактный
Габариты: вес (кг)
0.1
Габариты: Высота (м)
0.055
Габариты: Длина (м)
0.04
Габариты: Ширина (м)
0.135
Бренд
Магнито-Контакт
