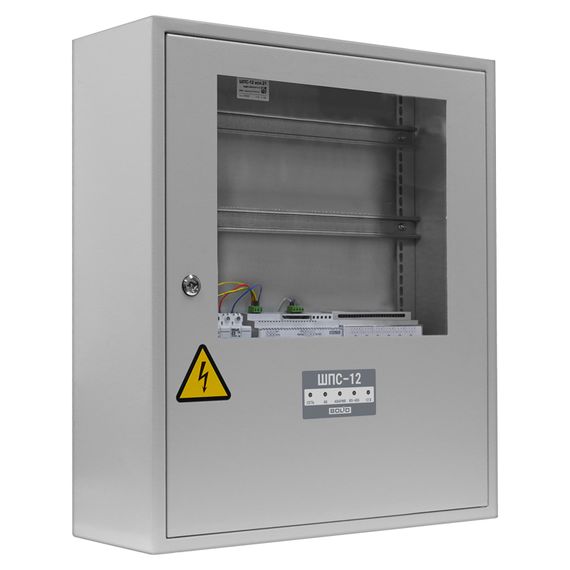

ШПС-12 исп.21 шкаф пожарной сигнализации Болид

ШПС-12 обеспечивает контроль сетевого напряжения, выходного напряжения и напряжения АБ, а также автоматическую передачу извещений о наличии соответствующих напряжений/неисправностей, разряде аккумулятора, плохом состоянии АБ или его отключении, вскрытии корпуса с помощью интерфейса RS-485. Основное отличие от предыдущих исполнений: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40 А*ч, увеличенная мощность встроенного модуля источника питания. Данные исполнения ШПС-12 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020. ШПС-12 применяется в качестве корпуса, в который могут быть установлены блоки ИСО «Орион»: «Сигнал-10», «Сигнал-20П» различных исполнений, «С2000 4», «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35. ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями. ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц. Цепи ~230 В защищены автоматическими выключателями. Внутри шкафа установлены: Модуль источника питания МИП-12 исп.11 (номинальное напряжение 12 В, ток до 5 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч Блок коммутации «БК-12-RS485», который позволяет организовать: Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов Общий автоматический выключатель для защиты от перегрузок по току МИП-12 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А) Индивидуальный автоматический выключатель для защиты МИП-12 (тип "С", 3 А): ШПС-12 исп.21 имеет прозрачное окно. Технические характеристики: Количество вводов питания: 2 Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц, рабочий диапазон, В: 180…265 Резервный источник питания – батареи серии «Болид» (12 В, 40 A∙ч) АБ 1240 (С,М)*, или (12 В, 26 A∙ч) АБ 1226 (С,М)* или аналогичные , шт.: 2 Выходное напряжение постоянного тока:    при питании от сети и заряженных AБ, В: 13,6±0,6 при питании от АБ, В: 13,5…10 Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А: 0…5 Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых внутри ШПС-12: 7 Максимальный ток по одному выходу 12 В с клемм XT1…XT6, А: 0,65 Максимальный ток по выходу 12 В с клеммы XP3, А: 1,15 Максимальная потребляемая мощность от сети, В∙А / Вт: 220 / 110 Количество изолированных интерфейсов RS-485 для подключения внешних устройств: 2 Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС-12, м, не более: 10 Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, м, не более: 3000 Габаритные размеры, мм, не более: 700x600x225 Масса шкафа (с аккумуляторными батареями), кг, не более: 48 Степень защиты, обеспечиваемая оболочкой: IР41 Возможность установки монтажного комплекта МК-1: нет
