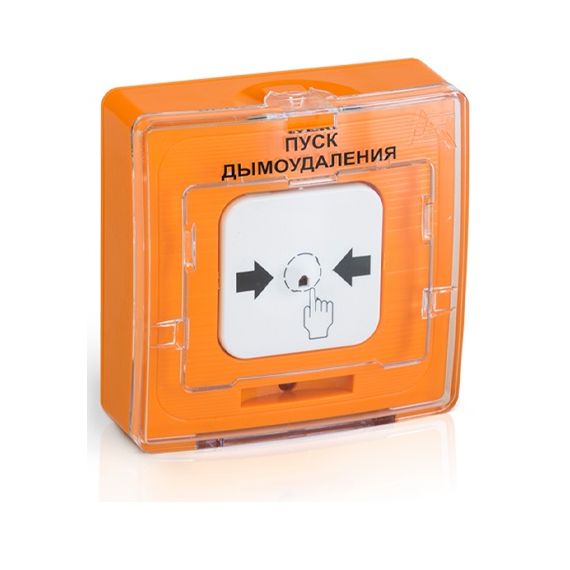

УДП 513-11ИКЗ-R3 "ПУСК ДЫМОУДАЛЕНИЯ", цвет оранжевый

Устройство дистанционного пуска адресное с встроенным изолятором короткого замыкания УДП 513-11 ИКЗ-R3 предназначено для ручного включения систем противопожарной защиты (дымоудаления) в адресных системах пожарной и охранно-пожарной сигнализации. УДП 513-11 ИКЗ-R3 имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания. Устройство дистанционного пуска электроконтактное адресное УДП 513-11 ИКЗ-R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи. Применение УДП с встроенным изолятором короткого замыкания в АЛС позволяет: - разрывать радиальную АЛС в месте установки УДП, ближайшего к точке КЗ. Это локализует участок после УДП и оставляет работоспособным участок АЛС между прибором и сработавшим УДП; - разрывать кольцевую АЛС между двумя местами установки УДП. Это локализует участок между УДП и оставляет работоспособными остальные участки АЛС. В системе УДП 513-11 ИКЗ-R3 занимает 1 адрес. Устройство дистанционного пуска адресное УДП 513-11 ИКЗ-R3 передает сообщение «сработка» на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП. Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента. Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду. Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС. Устройство дистанционного пуска УДП 513-11 -R3 выпускается в соответствии с ГОСТ Р 53325-2012: В оранжевом цвете - надписи, относящиеся к дымоудалению. Характеристики: Питание: от АЛС Ток потребления от АЛС, мА, не более: 0.5 Ток потребления от АЛС при срабатывании изолятора, мА, не более: 10 Наличие встроенного изолятора: Да Сработка при усилии нажатия на кнопку, Н, не менее: 25 Степень защиты оболочки: IP31 Масса, г, не более: 150 Ширина, мм, не более: 86 Высота, мм, не более: 88 Глубина, мм, не более: 48 Гарантийный срок эксплуатации, мес, не более: 24 Средний срок службы, лет: 10 Диапазон рабочих температур, °С: от -25 до +55
