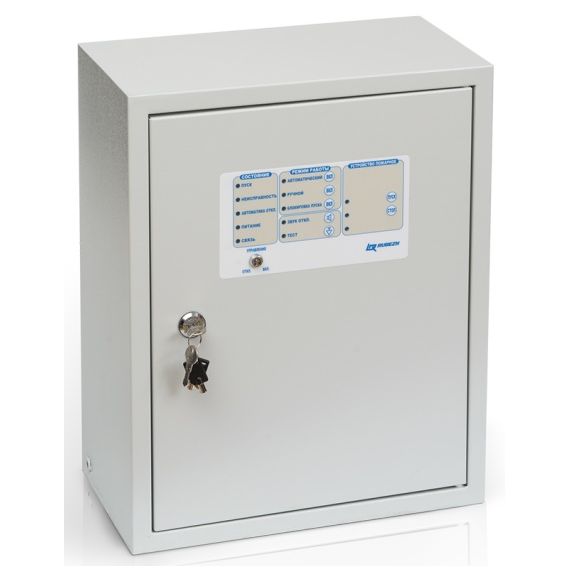

ШУЗ-1,5-00-R3 шкаф управления электроприводной задвижкой

Шкаф управления электроприводной задвижкой ШУЗ прот.R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно. ШУЗ прот.R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. ШУЗ прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт. ШУЗ прот.R3 обеспечивает управление электроприводом: задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ); задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ); задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ). Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор». ШУЗ прот.R3 имеет 3 режима управления: «Автоматический»: а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки. б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ). «Ручной» – по командам кнопок управления с панели шкафа. «Блокировка пуска» – когда контакторы обесточены и управление невозможно. ШУЗ прот.R3 реализует следующие функции: контроль наличия и параметров электропитания на вводе сети; контроль исправности основных цепей электрической схемы прибора; контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание; контроль силовой цепи питания двигателя; местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»; передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3; управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления. Характеристики: Рабочее напряжение сети: 230 (+23/-35) В 400 (+40/–60) В Номинальная частота: 50 ±1 Гц Собственная потребляемая мощность от сети, не более:  30 ВА Тип системы заземления (выбирается при помощи перемычки): TN-C/ТN-S Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика) Габаритные размеры ШУЗ прот.R3: 510х410х250 мм Средний срок службы, не менее: 10 лет Рабочий диапазон температур: от 0 до плюс 55°С
