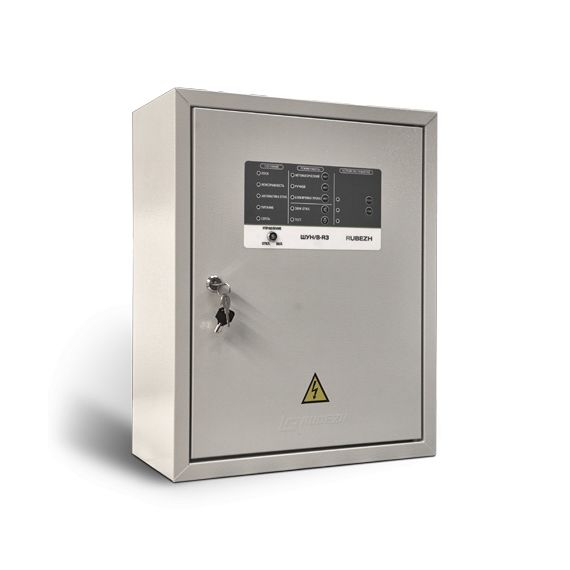

ШУН/В-3-03-R3 шкаф управления пожарный Рубеж

Описание: Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно. ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт. Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение. В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой: -пожарного насоса; -дренажного насоса; -жокей-насоса; -вентилятора. ШУН/В-R3 реализует следующие функции: -контроль наличия и параметров электропитания на вводе сети; -контроль исправности основных цепей электрической схемы прибора; -контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание; -контроль силовой цепи питания двигателя; -местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»; -передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3; -управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления. ШУН/В-R3 может находиться в следующих режимах управления: «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ. «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен. Характеристики: Мощность электродвигателя, кВт : 3 Высота: 410 мм Глубина: 210 мм Материал: Листовая сталь Способ монтажа: Открытой установки Цвет: Серый Ширина: 410 мм Вес, кг: 5.5
