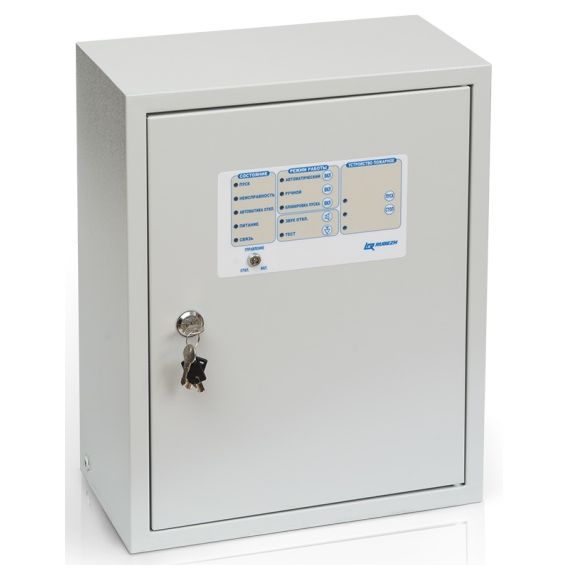

ШУН/В-3-00-R3 шкаф управления пожарный

Шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно. ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт. Шкафы управления ШУН/В прот.R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение: В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой: пожарного насоса; дренажного насоса; жокей-насоса; вентилятора. ШУН/В прот.R3 реализует следующие функции: контроль наличия и параметров электропитания на вводе сети; контроль исправности основных цепей электрической схемы прибора; контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание; контроль силовой цепи питания двигателя; местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»; передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3; управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления. ШУН/В прот.R3 может находиться в следующих режимах управления: «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ. «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. «Отключен», когда контактор обесточен и пуск электродвигателя невозможен. ШУН/В прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены: 1 – контроллер; 2 – вводной автоматический выключатель; 3 – контактор; 4 – реле контроля трехфазного напряжения; 5 – клеммы для подключения внешних цепей; 6 – звуковой сигнализатор; 7 – переключатель УПРАВЛЕНИЕ; 8 – плата индикации. Характеристики: Рабочее напряжение сети: 230 (+23/-35) В 400 (+40/–60) В Номинальная частота: 50 ±1 Гц Собственная потребляемая мощность от сети, не более: 100 ВА Тип системы заземления (выбирается при помощи перемычки)    TN-C/ТN-S Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика) Габаритные размеры: 510 х 410 х 250 мм Масса, не более: 12 кг Средний срок службы, не менее    10 лет Рабочий диапазон температур: от -25 до +55°С
