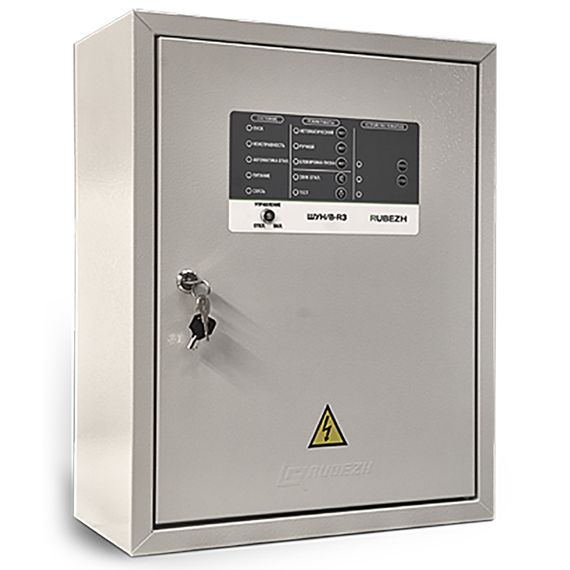

ШУН/В-18-03-R3 шкаф управления пожарный

Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно. ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. ШУН/В-18-03-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью 18 кВт. В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой: пожарного насоса; дренажного насоса; жокей-насоса; вентилятора. ШУН/В-R3 реализует следующие функции: контроль наличия и параметров электропитания на вводе сети; контроль исправности основных цепей электрической схемы прибора; контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание; контроль силовой цепи питания двигателя; местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»; передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3; управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления. ШУН/В-R3 может находиться в следующих режимах управления: «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ. «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. «Отключен», когда контактор обесточен и пуск электродвигателя невозможен. Технические характеристики: Напряжение питания, В: 230(+23/-35)В; 400(+40/–60)В Ток потребления от АЛС, мА, не более: 0.21 Масса, не более: 17 кг Управление калорифером: Нет Мощность подключаемого электродвигателя, кВт: 18 Собственная потребляемая мощность от сети, ВА, не более: 100 Степень защиты оболочки: IР31 (IР54 по требованию заказчика) Тип системы заземления: TN-C/ТN-S Размеры: 510х410х250 мм Средний срок службы, лет: 10 Диапазон рабочих температур, °С: от -25 до +55
