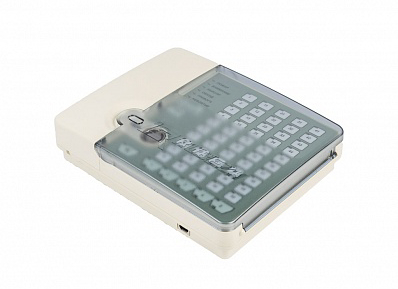

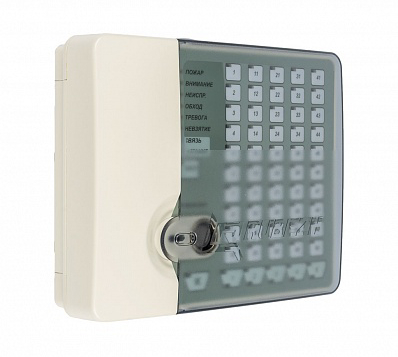

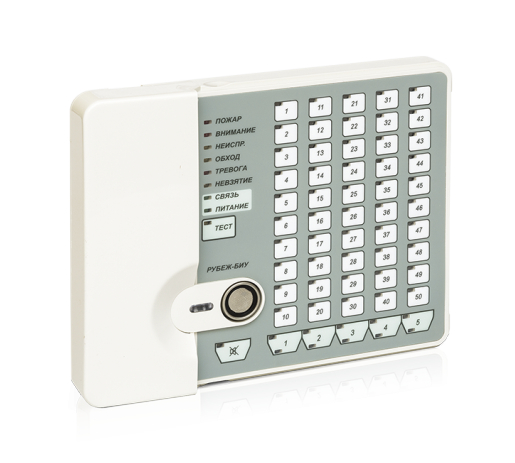

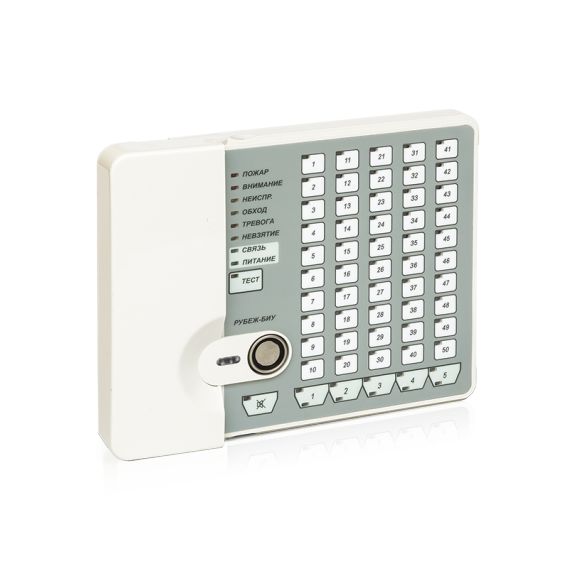

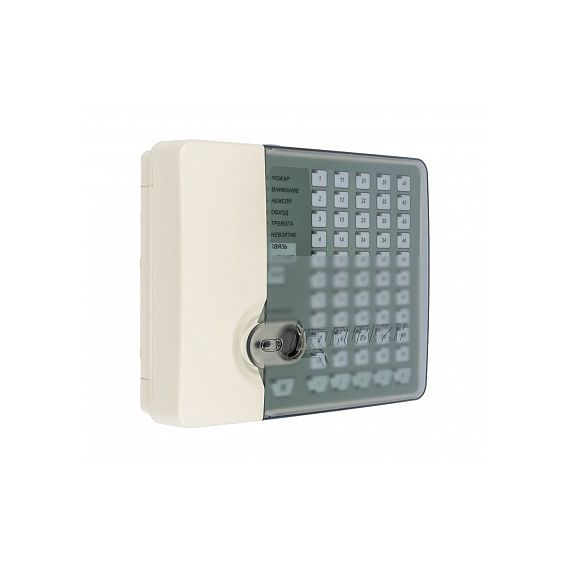

Рубеж-БИУ блок индикации и управления

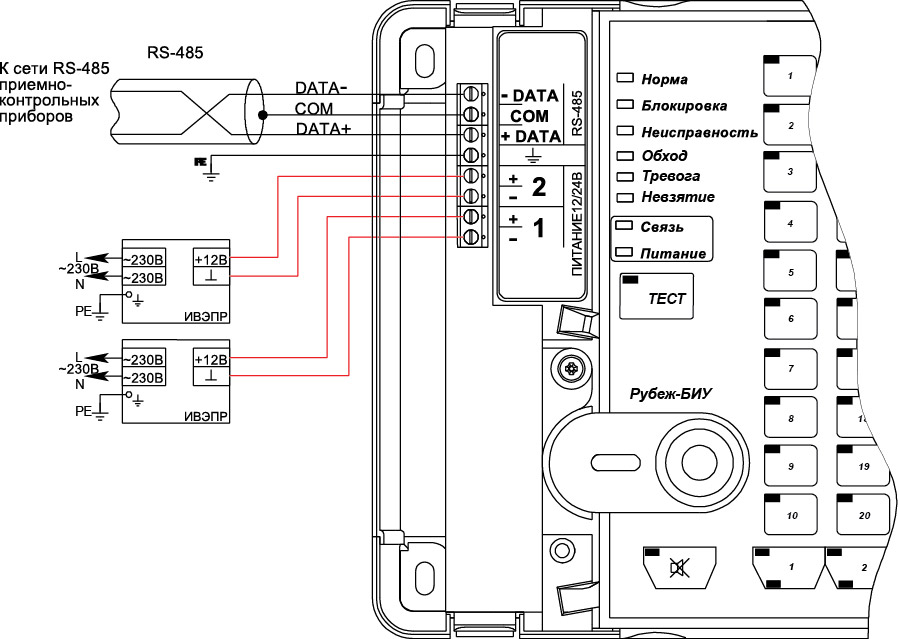

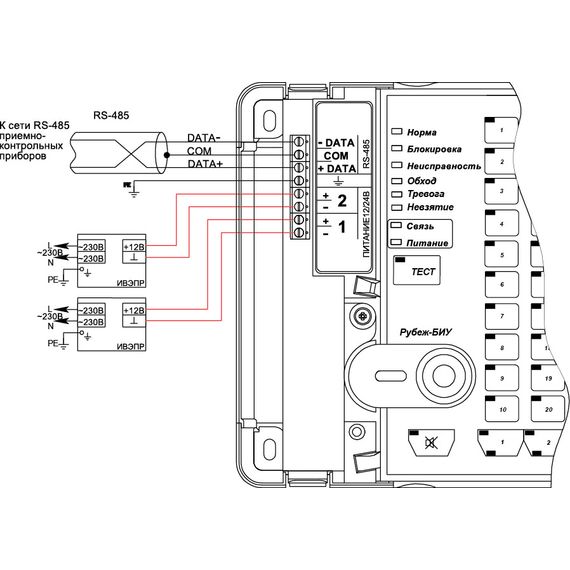

Блок индикации и управления «Рубеж-БИУ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы охранно-пожарной сигнализации и пожаротушения на встроенном светодиодном табло, а также ручного управления пожарными и охранными зонами адресной системы тм Рубеж. Основные функции блока индикации и управления: прием сигналов от приемно-контрольных приборов; трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств; светодиодная индикация состояния системы и режимов работы; звуковая сигнализация режимов работы; управление охранно-пожарными зонами; управление исполнительными устройствами. Блок индикации и управления обменивается информацией с приемно-контрольными приборами по интерфейсу RS-485. Наличие обмена прибор показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает. При несоответствии конфигурации приемно-контрольного прибора и конфигурации Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек желтым цветом с частотой 0,5 Гц. Питание блока – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Блок контролирует питание по каждому из вводов и выводит информацию на индикатор «ПИТАНИЕ». Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительным устройствам. Состояние пожарной зоны отображается светодиодным индикатором следующим образом: Зона не запрограммирована – не светится; Норма – светится зеленым; Пожар – светится красным при получении события «Пожар»; Неисправность/потеря связи – Мигает с частотой 1 Гц желтым при обнаружении неисправности или потере связи; Внимание – мигает красным с частотой 1 Гц; Зона обойдена – светится желтым. Состояние охранной зоны отображается светодиодным индикатором следующим образом: Зона не запрограммирована – не светится; Норма, снята с охраны – светится желтым, когда зоны сняты с охраны; Норма, поставлена на охрану – Светится зеленым, когда зоны на охране; Нарушение зоны – мигает красным с частотой 2 Гц; Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи; Отсчёт задержки на вход/выход - мигает зеленым с частотой 1 Гц. Состояние исполнительного устройства отображается светодиодным индикатором следующим образом: Отключен (дежурный режим) – зеленый ; Включен (режим тревоги) – красный ; Неисправность – желтый. В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый. Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы. Максимальное число контролируемых зон (устройств) – 250. БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности. БИ информирует о поступлении нового события миганием индикацией страницы. Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация. При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния. В работе с БИУ используются два набора электронных ключей (до восьми ключей в каждом). Ключи одного набора используются для блокирования/разблокирования кнопок управления зонами клавиатуры БИУ, другого – для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов. Сброс данных сигналов может производиться при заблокированной клавиатуре. Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам. Блок индикации и управления имеет следующие светодиодные индикаторы состояния системы и режима работы Рубеж-БИУ: ПОЖАР - красный индикатор - светится при получении события «Пожар». ВНИМАНИЕ - красный индикатор - светится при получении события «Внимание». НЕИСПРАВНОСТЬ - желтый индикатор - светится при обнаружении неисправности или потере связи. ОБХОД - желтый индикатор - Светится, если зона обойдена. ТРЕВОГА - красный индикатор - Включается (светится постоянно) при нарушении оставленной на охрану охранной зоны. НЕВЗЯТИЕ - желтый индикатор - Включается (светится постоянно) при неудачной постановке на охрану охранной зоны. СВЯЗЬ - зеленый индикатор - Светится при наличии связи со всеми контролируемыми приборами. Мигает при потере связи с частью контролируемых приборов. Погашен при потере связи со всеми приборами. ПИТАНИЕ - зеленый индикатор - Постоянно горит при наличии напряжения на каждом из двух вводов питания. Мигает при наличии напряжения только на одном из выводов. ТЕСТ - желтый индикатор - Светится при нажатии кнопки «ТЕСТ». ЗВУК ОТКЛЮЧЕН - желтый индикатор - Светится при отключении звука. Автоматически включается при новом тревожном сообщении. Индикатор состояния страницы - 3-х цветный индикатор - Показывает наихудшее состояние зон на текущей странице. Индикатор выбранной страницы - синий индикатор - Светится на активной странице. Мигает на страницах с новыми событиями. Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля и управления, выполняется с компьютера с помощью ПО «FireSec 3 Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных загружается в прибор с помощью интерфейсов USB или RS-485. При конфигурировании в блок записывается информация о зонах и устройствах объекта или его части, контролируемых блоком индикации и управления Рубеж-БИУ. Технические характеристики Напряжение питания:    10 – 28 В Потребляемая мощность, не более:    7 Вт Количество светодиодных индикаторов контроля зон и устройств на странице:    50 Количество кнопок управления зонами на странице:    50 Количество страниц:     5 Максимальное количество управляемых зон либо отображаемых устройств :     250 Количество светодиодных индикаторов состояния системы:     8 Количество внешних интерфейсов для обмена и программирования: -типа RS-485: 1 -типа USB: 1 Длина: -кабеля интерфейса RS485,не более: 1000 м -кабеля интерфейса USB:  до 3 м Габаритные размеры блока, не более:    200х160х50 мм Масса:  не более 1 кг. Рабочий диапазон температур    от: 0 до плюс 55 °С
