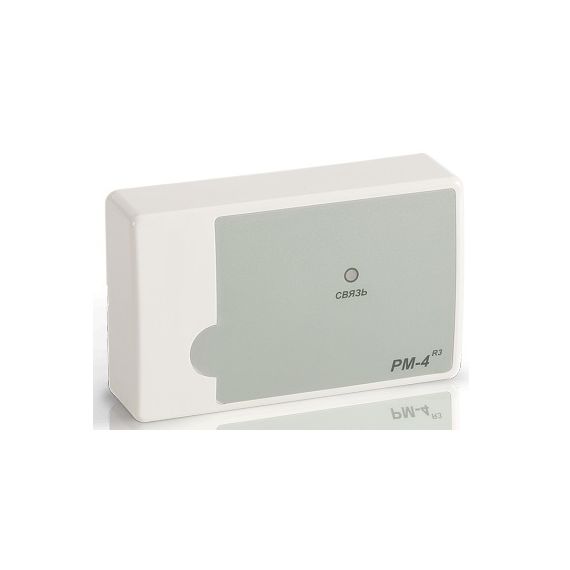

РМ-4-R3 адресный модуль релейный Рубеж

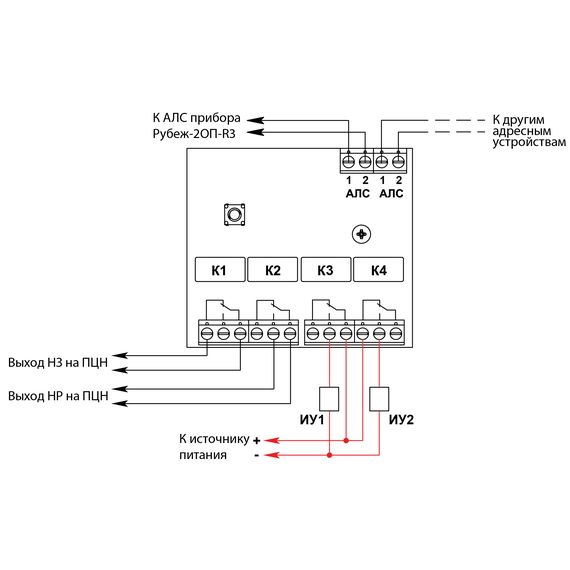

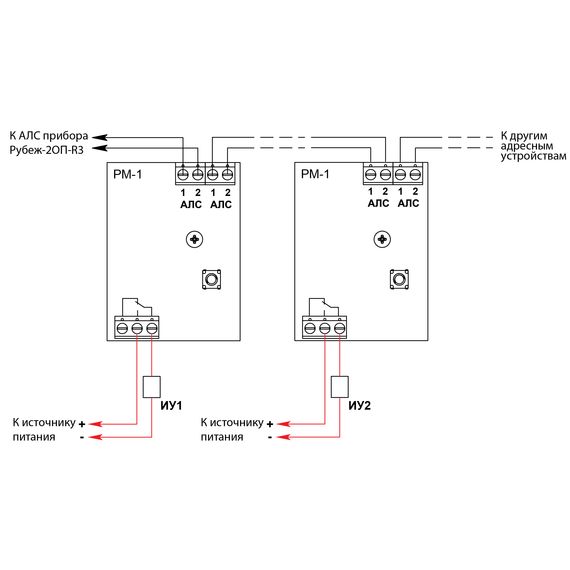

Адресный релейный модуль РМ-1 прот.R3, РМ-1С прот.R3, РМ-4 прот.R3 предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора. Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес. Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН. Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле. Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи. Релейный модуль РМ-1 прот.R3, РМ-1С прот.R3 и РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д. Технические характеристики Питание    от АЛС:  (24-36 В) Количество релейных выходов РМ-4 прот.R3 : 4 Ток потребления в дежурном режиме РМ-4 прот.R3 не более:    0,38 мА Каждое реле модуля РМ-4 прот.R3  коммутирует: –постоянный ток, напряжением 24 В: до 2 А –переменный ток, напряжением 230 В: до 0,25 А Габаритные размеры модуля РМ-4 прот.R3  не более:  84×125×37 мм Масса РМ-4 прот.R3, не более:     28 г Рабочий диапазон температур:     от -25 до +55°С Средний срок службы, не менее:    10 лет
