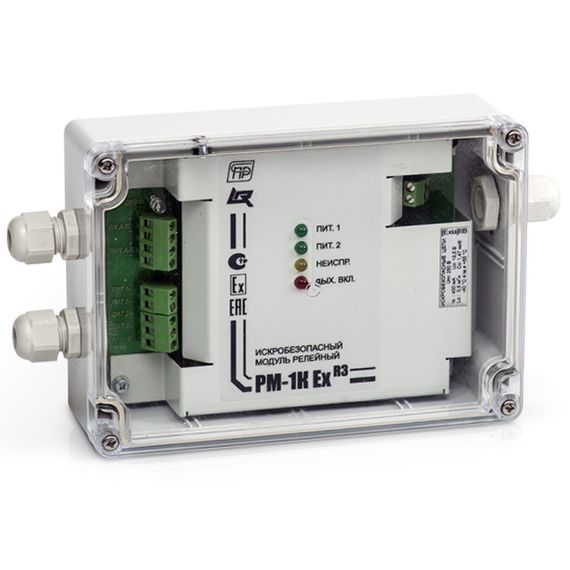

РМ-1К Ex прот.R3 адресный релейный модуль искробезопасный Рубеж

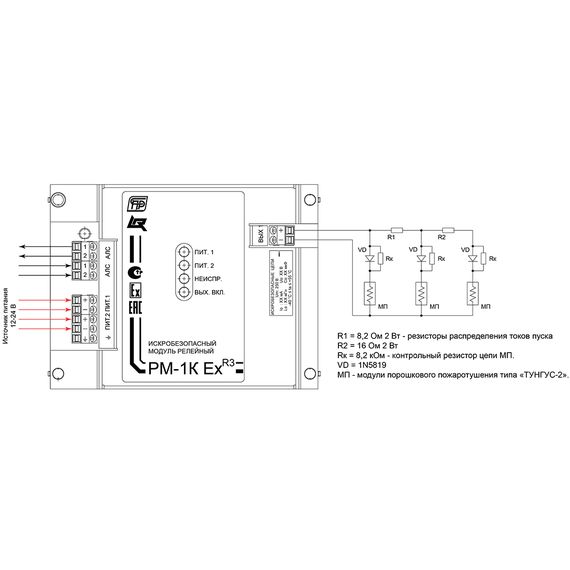

Адресный релейный модуль искробезопасный РМ-1К Ex-R3 предназначен для управления исполнительными устройствами во взрывоопасных помещения и зонах защищаемого объекта. Релейный модуль работает под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3. В качестве нагрузки пусковой цепи могут быть устройства, питающиеся по искробезопасной цепи, такие как: искробезопасные оповещатели, искробезопасные модули пожаротушения и иные искробезопасные нагрузки. Релейный модуль РМ-1К Ex-R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ». Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок. Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля. Ток, потребляемый модулем от АЛС – не более 0,3 мА. Релейный модуль РМ-1К Ex-R3 имеет два режима работы: «Режим контроля» - модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.». «Режим пуска» - модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска. Технические характеристики: Напряжение питания, В: от 10 до 14 или от 20 до 28 Ток потребления от АЛС, мА, не более: 0.3 Маркировка взрывозащиты: [Exiа]IIB Параметры искробезопасной электрической цепи: максимальное выходное напряжение, В: 19.5 Параметры искробезопасной электрической цепи: максимальный выходной ток, мА: 0.4 Параметры искробезопасной электрической цепи: максимальная внешняя емкость, мкФ: 1.4 Параметры искробезопасной электрической цепи: максимальная внешняя индуктивность, мГн: 0.8 Ток потребления в режиме пуска при напряжении 12 В, А, не более: 1.1 Ток потребления в режиме пуска при напряжении 24 В, А, не более: 0.55 Степень защиты оболочки: IP65 Масса, кг, не более: 0.5 Ширина, мм, не более: 220 Высота, мм, не более: 125 Глубина, мм, не более: 55 Средний срок службы, лет: 10 Диапазон рабочих температур, °С: от -40 до +55
