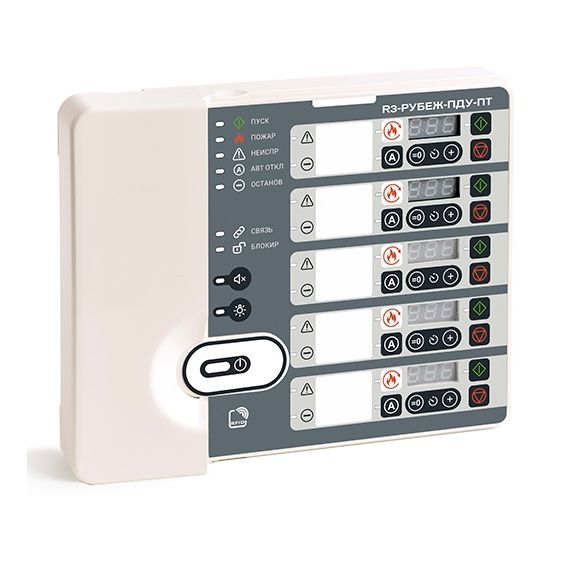

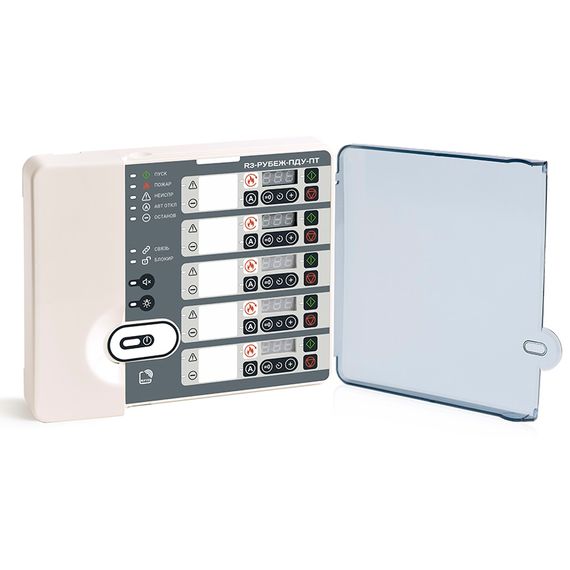

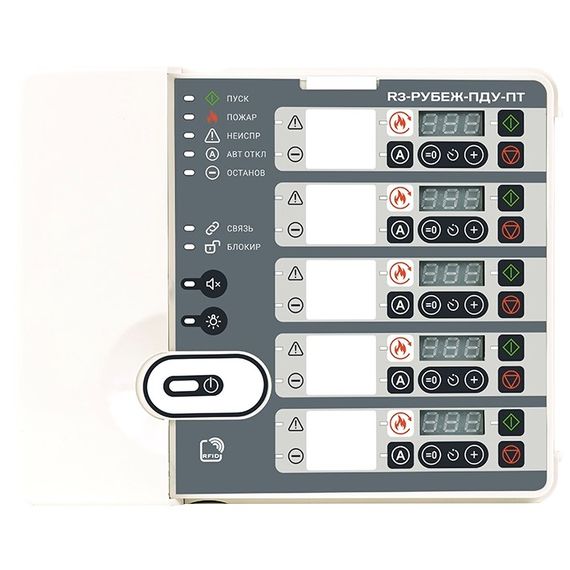

R3-Рубеж-ПДУ-ПТ пульт дистанционного управления R3-Link

Пульт дистанционного управления R3-Рубеж-ПДУ-ПТ  предназначен для дистанционного управления режимами работы многозонной (до 5 зон) системой пожаротушения, подключенной в АЛС одного или нескольких приемно-контрольных приборов R3-Рубеж-2ОП. R3-Рубеж-ПДУ-ПТ подключается к приемно-контрольным приборам по интерфейсу R3-Link и управляет исполнительными устройствами пожаротушения, подключенными к приемно-контрольным приборам, только в пределах одной сети R3-Link. R3-Рубеж-ПДУ-ПТ позволяет управлять только модулем пожаротушения МПТ-1 прот.R3. Основные функции пульта дистанционного управления пожаротушением: удаленное включение и выключение направления тушения, содержащего МПТ-1 прот.R3; управление одним или группой из ведущего и ведомых МПТ-1 прот.R3; управление автоматикой МПТ-1 прот.R3; звуковая сигнализация неисправностей МПТ-1 прот.R3; светодиодная индикация состояния МПТ-1 прот.R3, входящих в направления. R3-Рубеж-ПДУ-ПТ управляет МПТ-1 прот.R3 по пяти направлениям. В каждое направление могут быть приписаны не более 100 модулей – один ведущий модуль МПТ и до 99 ведомых, однако суммарное число МПТ на всех направлениях должно быть не более 100. Один ведущий МПТ-1 прот.R3 может быть приписан сразу к нескольким направлениям. Каждому направлению тушения соответствует своя группа кнопок. В каждом направлении пульт R3-Рубеж-ПДУ-ПТ имеет четыре кнопки управления состоянием зоны тушения – ПУСК, СТОП, УПР. АВТ., СБРОС – по нажатию которых происходит соответственно запуск, остановка пожаротушения, включение/отключение автоматики МПТ, сброс пожара в данном направлении. Кроме этого, в каждом направлении имеется цифровой индикатор, отображающий отсчет задержки времени до запуска тушения (подачи пускового импульса на устройства пожаротушения). Рядом с этим индикатором расположены кнопки управления задержкой, позволяющие увеличить время до пуска тушения либо обнулить время задержки для пуска тушения немедленно. Переключение режимов ПТ, изменение состояния зоны с тушением, нажатие кнопок на ПДУ-ПТ сопровождаются различными звуковыми сигналами: Пожар – непрерывный сигнал с медленно изменяющейся частотой; До запуска ПТ больше 15 с – писк с периодом повторения 2 с; До запуска ПТ больше 5, но меньше 15 с – писк с периодом повторения 1 с; До запуска ПТ меньше 5 с – писк с периодом повторения 0,5 с; Тушение - непрерывный сигнал (сирена) с быстро изменяющейся частотой; Уведомление о нетревожном событии – короткий писк; Отказ принятия карты, неуспешное прописывание карты, нажатие на кнопки при заблокированной клавиатуре и нажатие на незадействованные кнопки – длинный писк. Кнопка «Звук»  выключает текущую тревожную сигнализацию (Пожар, Тушение). При поступлении нового тревожного сигнала звук снова включается. R3-Рубеж-ПДУ-ПТ имеет функцию ограничения доступа к органам управления – в переднюю панель пульта встроен считыватель карт. Блокировка/разблокировка кнопок управления производится с использованием бесконтактных карт доступа типа Em-Marine. При отсутствии приписанных карт блокировки клавиатура остается всегда разблокирована. Технические характеристики: Напряжение питания: от 10,2 до 14,4 В от 20,4 до 28,8 В Потребляемая мощность, не более: 7 Вт Количество направлений пожаротушения: 5 Количество исполнительных устройств в направлении, не более 100 Количество светодиодных индикаторов состояния системы    12 Количество внешних интерфейсов для обмена и программирования: -типа R3-Link 1 -типа USB 1 Длина: - кабеля интерфейса R3-Link:       между соседними приборами, не более 1000 м       всего интерфейса, не более 10 км - кабеля интерфейса USB до 3 м Габаритные размеры модуля, не более: 200х160х50 мм Масса, не более: 1 кг Рабочий диапазон температур: от 0 до плюс 55 °С
