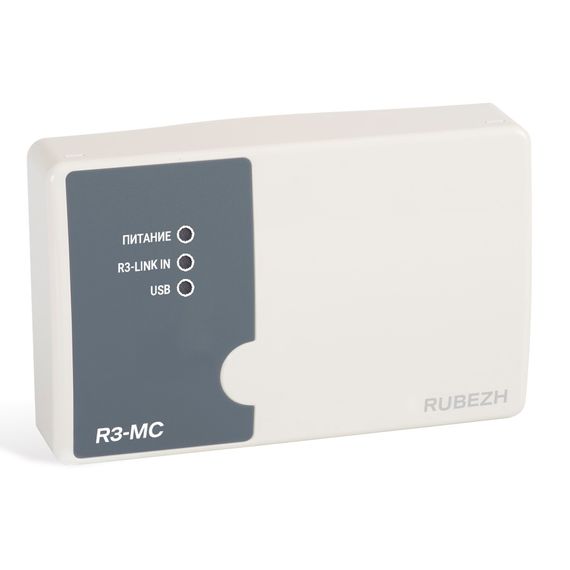

R3-МС модуль связи R3-Link

Модуль связи R3-МС является универсальным устройством, сопрягающим приборы и устройства интерфейса R3-Link с другими сторонними интерфейсами. Модуль R3-МС преобразует потоки данных интерфейса R3-Link  и передает их в другие интерфейсы, такие как USB, RS-485, RS-232, TTL и обратно. В зависимости от прошивки модуля R3-МС он может выполнять одну из следующих функций: Связь приборов интерфейса R3-Link с компьютером: • подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов и устройств к USB порту компьютера для конфигурирования всей системы, вывода на мониторинг и управления всеми элементами системы R3-Рубеж; Передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга: • прием данных из интерфейса R3-Link, перевод этих данных в протокол ContactID и трансляция этих сообщений в интерфейс RS-485 (RS-232) для передачи их на: - передатчик RS-202TD-RR системы мониторинга Lonta-202, Lonta Optima, «Базальт» компании «Альтоника»; - в систему передачи извещений компании «Око»; - передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу компании «Navigard»; - объектовую панелью «Союз-GSM» C.Nord (GSM / Ethernet). Сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU: • перевод информационных сигналов от приборов интерфейса R3-Link адресной системы Рубеж в формат данных, используемых в протоколе Modbus RTU, и выдача этих данных в порт интерфейса RS-485. Данное сопряжение позволяет передавать состояния зон и исполнительных устройств адресной системы Рубеж во внешние системы сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU, а также принимать внешние команды от сторонних систем по протоколу Modbus RTU для управления устройствами системы Рубеж. Организация шлюза между двумя разными интерфейсами R3-Link: • обеспечивается межинтерфейсный обмен командами по управлению сценариями работы приборов R3-Рубеж-2ОП и контроллеров R3-Рубеж-КАУ2, находящихся в разных интерфейсах R3-Link. Шлюз, осуществляя взаимно перекрестные связи между приборами двух разных интерфейсов R3-Link по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межинтерфейсных связей. На лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля: • светодиодный индикатор ПИТАНИЕ, отображающий наличие питания на R3-МС; • светодиодный индикатор R3-LINK, отображающий обмен данными в канале R3-Link; • светодиодный индикатор USB, отображающий обмен данными с компьютером; • светодиодный индикатор RS-485, отображающий наличие обмена данными с внешними устройствами. Технические характеристики: Питание: от 10,2 до 14,4 В от 20,4 до 28,8 В от USB ПК Количество выходов для подключения интерфейсов: – R3-Link, с гальванической развязкой: -1 – USB:-1 Длина: - кабеля интерфейса R3-Link:       между соседними приборами, не более 1000 м       всего интерфейса, не более 10 км - кабеля интерфейса USB 2 м Габаритные размеры модуля, не более: 108х170х42 мм Масса, не более: 200 г Рабочий диапазон температур: от 0 до плюс 40°С Средний срок службы: 10 лет
