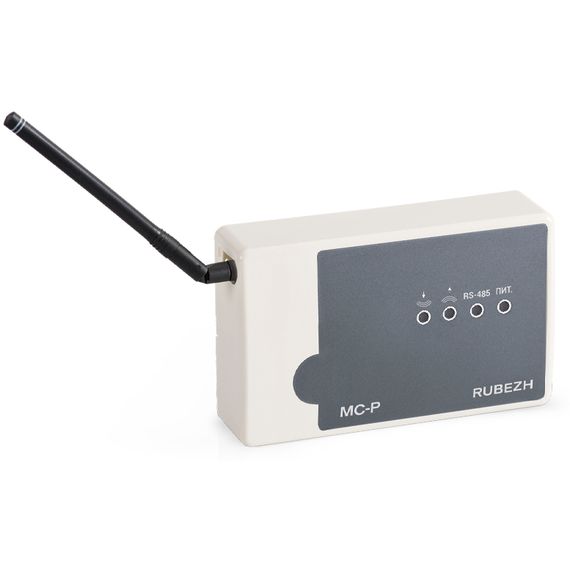

МС-Р прот.R3 радиоудлинитель интерфейса Рубеж

Радиоудлинитель интерфейса представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу. Радиоудлинитель МС-Р прот.R3 предназначен для передачи интерфейса RS-485 по радиоканалу. МС-Р прот.R3 используется только с приборами «Рубеж-2ОП прот.R3» и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3. Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей. Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60. В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров. Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить. Ассортимент антенн диапазона 433 МГц для использования совместно с модулем МС-Р прот.R3 можно посмотреть тут. На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя. Светодиодный индикатор Питание: при подключении питания светится постоянно. Светодиодный индикатор RS-485: при отсутствии обмена с ППКП – не светится; при наличии обмена с ППКП – мигает с частотой обмена. Светодиодный индикатор ПЕРЕДАЧА: при отсутствии передачи данных по радиоканалу – не светится; при передаче данных по радиоканалу – светится постоянно. Светодиодный индикатор ПРИЕМ: при отсутствии приема данных по радиоканалу – не светится; при приеме данных по радиоканалу – светится постоянно. Технические характеристики: Питание: От источника питания Напряжение питания, В: от 10 до 30 Ток потребления при питании 12 В, мА, не более: 60 Интерфейсы для обмена информацией: RS-485; ANTENNA Степень защиты оболочки: IР20 Масса, г, не более: 200 Ширина, мм, не более: 125 Высота, мм, не более: 84 Глубина, мм, не более: 37 Средний срок службы, лет: 10 Диапазон рабочих температур, °С: от -10 до +40
