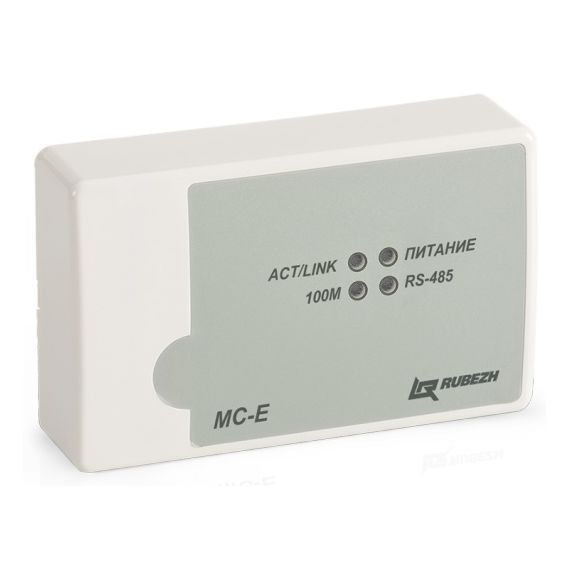

МС-Е модуль сопряжения Рубеж

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet. Модуль сопряжения МС-Е обеспечивает: подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы; подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; светодиодную индикацию наличия связи приборов с компьютером. Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания. Параметры работы по Ethernet-каналу: скорость передачи – 100 Мбит/с режим передачи данных – full-duplex используемый протокол – UDP максимальное количество ПК для одновременного мониторинга системы, не более двух Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек; Время технической готовности МС-Е к работе после подключения – не более 3 секунд. На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е. Светодиодный индикатор «ПИТАНИЕ»: Светит непрерывно при наличии питания; Погашен при отсутствие питания. Светодиодный индикатор «RS-485»: Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование); Погашен при отсутствии конфигурации; Трехкратное мигание при включении устройства. Светодиодный индикатор «ACT/LINK»: Мигает при обмене, наличии связи по Ethernet-каналу; Погашен при отсутствии связи. Светодиодный индикатор «100М»: Светит непрерывно при скорости обмена – 100 Мбит. Характеристики: Напряжение питания: от внешнего источника от 10 до 28В или от PoE Максимальный потребляемый ток в дежурном режиме: -при напряжении питания 12 В, не более 0,2 А -при напряжение питания 24 В, не более    0,1 А Количество выходов для подключения интерфейсов: RS-485, гальванически развязанный 1 Длина кабеля интерфейса RS485, не более    1000 м Габаритные размеры модуля, не более: 125х78х37 мм Масса, не более: 200 г Рабочий диапазон температур: от -10 до плюс 40°С Средний срок службы: 10 лет
