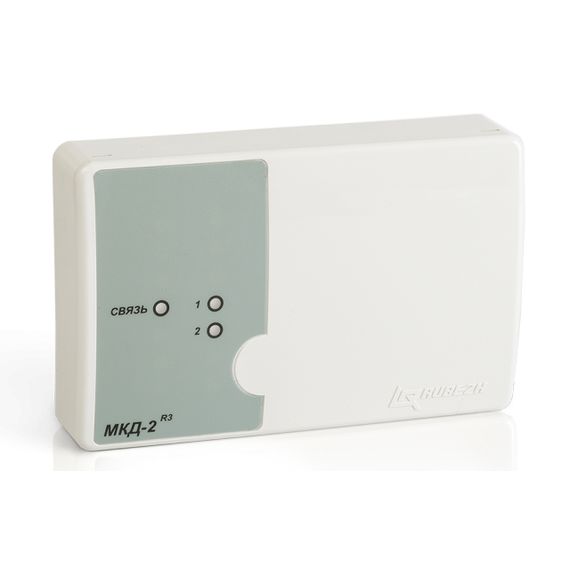

МКД-2 прот.R3 модуль контроля доступа Рубеж

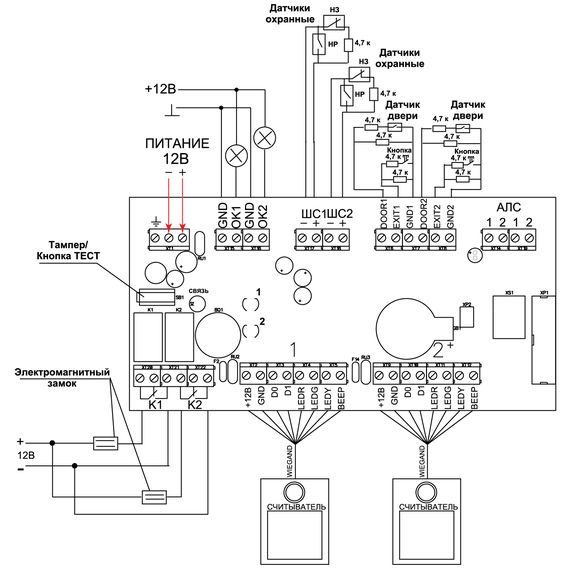

Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand. Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3. Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей. Модуль МКД-2 прот.R3 предназначен для: питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель); приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС); управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС; контроля прохода. Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК: если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях; если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход». На плате модуля расположены три светодиода, отвечающие за состояние модуля: Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»; 1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех). Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Технические характеристики Напряжение питания:    от 10 до 14 В Ток потребления от источника питания (без учета подключенных считывателей), не более:    60 мА Максимальный ток, коммутируемый контактами релейного выхода, при напряжении:   30 В DC, не более: 3 А   230 В AC, не более: 3 А Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В:    500 мА Максимальная длина проводов линии связи модуля с исполнительным устройством, не более:    50 м Максимальная длина проводов линии связи модуля со считывателем, не более:    50 м Габаритные размеры модуля, не более:    170х108х42 мм Масса, не более:    200 г
