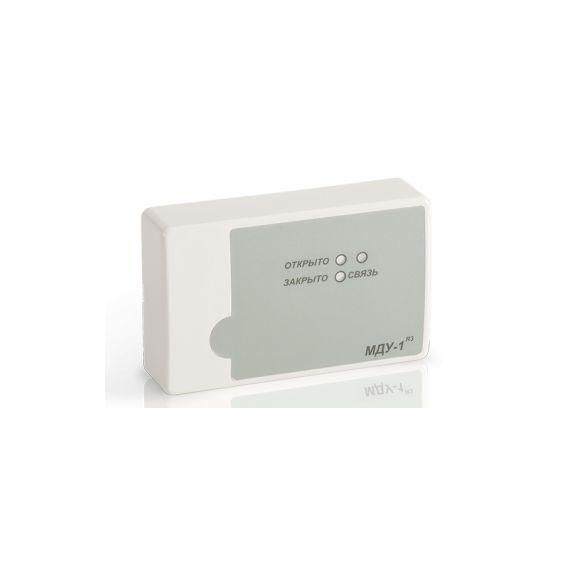

МДУ-1С-R3 модуль управления клапаном дымоудаления Рубеж

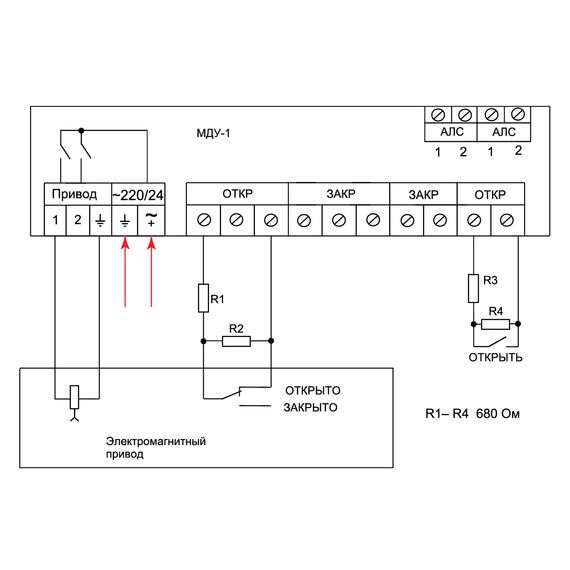

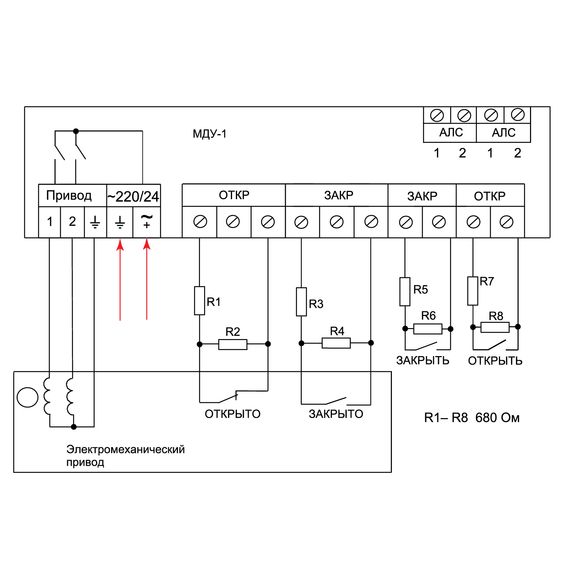

Модули управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1 прот.R3, МДУ-1С прот.R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Модуль предназначен для управления следующими типами приводов клапана: реверсивный электромеханический привод; электромеханический привод с возвратной пружиной; электромагнитный привод с ручным возвратом заслонки в нормальное положение. Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны. МДУ-1 прот.R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке. Модуль управления клапаном дымоудаления обеспечивает: подключение всех основных типов приводов, используемых с клапанами дымоудаления; подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки); передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода; управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме; контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода; контроль на обрыв и КЗ цепей внешних кнопок ручного управления; светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором. Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР». Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). При подаче напряжения на соответствующую обмотку привода, заслонка клапана переводится либо в защитное положение, либо в нормальное положение. При достижении конечного положения или превышении времени движения – напряжение с привода снимается. При подаче напряжения на обмотку привода, заслонка клапана переводится в нормальное положение и взводится возвратная пружина. При достижении конечного положения напряжение с привода не снимается, удерживая его во взведенном положении. При снятии напряжения клапан под действием пружины переводится в защитное положение. Переход в защитное положение осуществляется после подачи напряжения на электромагнитный фиксатор, удерживающий заслонку в нормальном положении. Напряжение с фиксатора снимается либо при поступлении сигнала «заслонка открыта» либо по истечении заданного времени. Перевод заслонки в нормальное положение производится вручную. Технические характеристики Количество управляемых клапанов    1 Питание    от АЛС (24-36 В) Ток, потребляемый от АЛС, не более    0,3 мА Напряжение питания МДУ-1 прот.R3 и МДУ-1С прот.R3 при управлении: приводом на 24 В DC приводом на 230 В AC     ист. питания 24±4В сеть 220 В, 50 Гц Нагрузочная способность реле: МДУ-1 прот.R3 МДУ-1C прот.R3     24 В DC, 2 А или 230 В AC, 0,25 А 24 В DC, 5 А или 230 В AC, 5 А Ток, протекающий по цепям контроля, не более    1,5 мА Длина соединений до кнопок управления, не более    30 м Габаритные размеры модуля, не более    108×170×42 мм Масса, не более    210 г Рабочий диапазон температур    от -25 до +60°С Средний срок службы, не менее    10 лет
