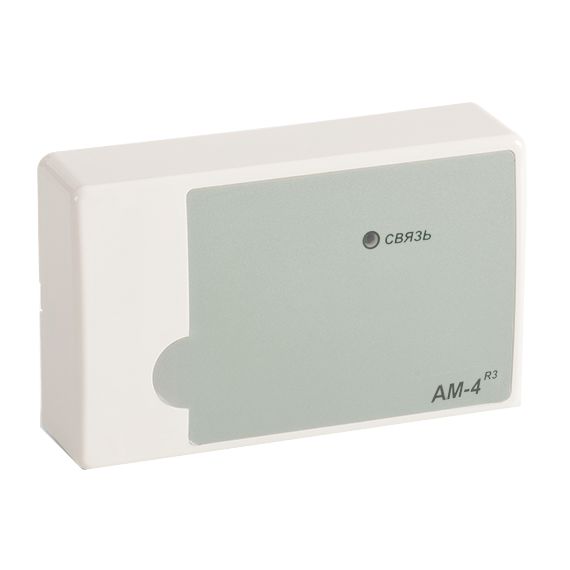

АМ-4-R3 адресная метка Рубеж

Адресная метка АМ-4 прот.R3 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством. Контролируя сопротивление шлейфа сигнализации, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса. Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Адресная метка АМ-1 прот. R3 и АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Функционально адресная метка АМ-4 прот.R3 представляет собой четыре отдельных логических устройства АМ-1 прот.R3. На плате адресной метки имеется кнопка, которая является датчиком вскрытия корпуса (используется в охранной конфигурации) и используется для адресации устройства на приемно-контрольном приборе. В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому извещателю должен быть подключен шунтирующий резистор. Тип контактов датчиков может быть как нормально-разомкнутый, так и нормально-замкнутый. Чтобы метка правильно определяла сработку подключенных к ней датчиков, необходимо произвести начальное конфигурирование. При конфигурировании адресной метки необходимо установить следующие параметры: Тип контакта датчика - 1 датчик: НЗ/НР - 2 датчик: нет/НЗ/НР Конфигурация: Пожарная/Охранная/Технологическая. Пороги перехода из одного состояния в другое в соответствии с таблицей (см. фото) Технические характеристики Питание:     от АЛС (24-36 В) Количество линий контроля: 4 Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», не более:    100 м Ток потребления, не более: 0,38 мА Габаритные размеры модуля, не более;    84х125х37 мм Масса, не более:    100 г Рабочий диапазон температур:    от -25 до +60°С Средний срок службы, не менее:    10 лет
