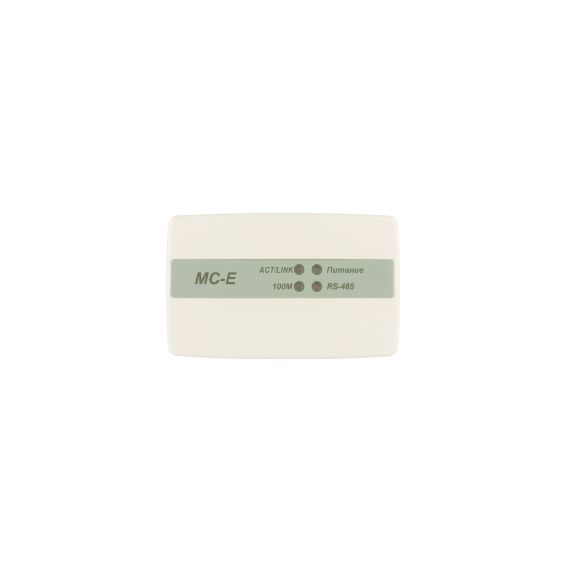

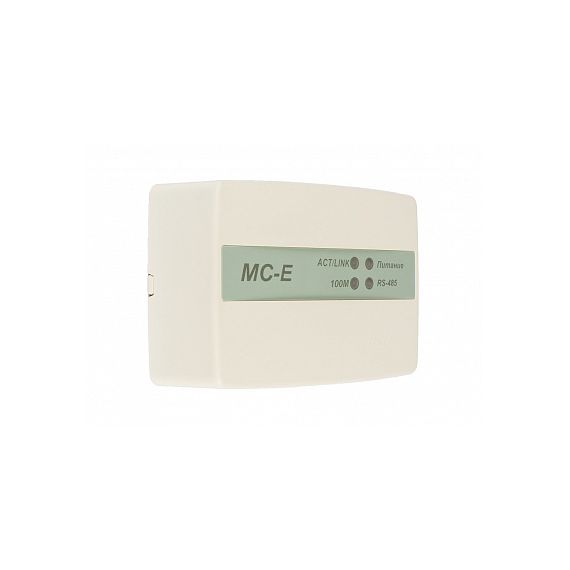

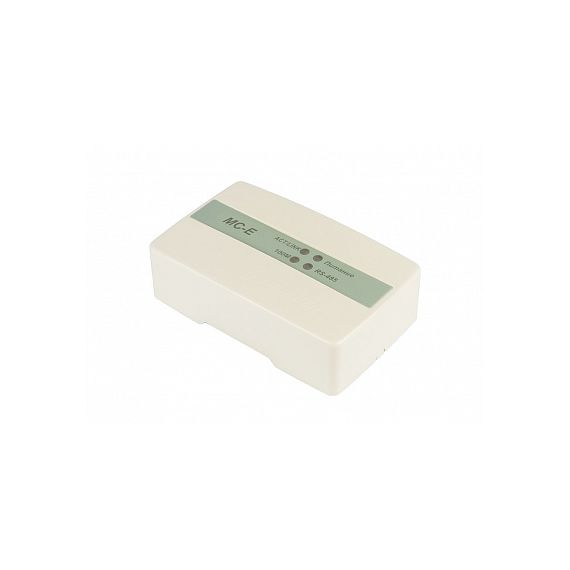

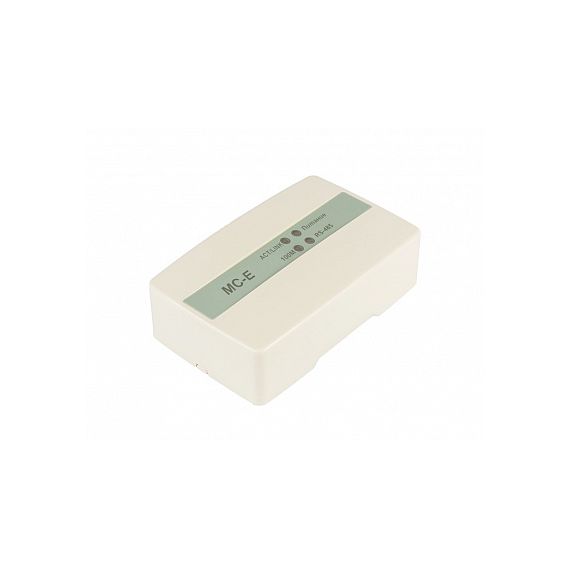

МС-Е прот. R1 модуль сопряжения

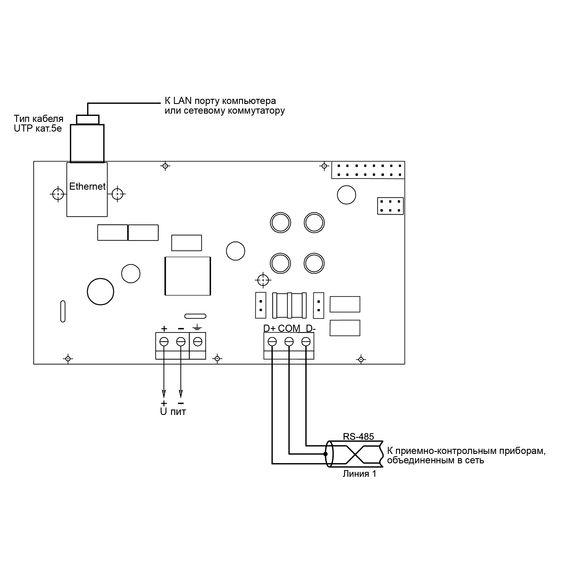

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ПП-КПУ серии «Водолей», а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet. Модуль сопряжения МС-Е обеспечивает: подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы; подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; светодиодную индикацию наличия связи приборов с компьютером. Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 57 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания. Параметры работы по Ethernet-каналу: скорость передачи – 10/100 Мбит/с; настраиваемый half- или full-duplex; используемые протоколы: UDP, ICMP (ping), ARP; прием/передача единичных пакетов. Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек; Время технической готовности МС-Е к работе после подключения – не более 3 секунд. На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е. Светодиодный индикатор Ethernet: при подключении линии Ethernet, но при отсутствии обмена с рограммой ОПС «FireSec», мигает с частотой 1 Гц; при наличии обмена с ПО ОПС «FireSec» мигает с частотой 5 Гц; при потере связи с ПК – не светится. Светодиодный индикатор RS-485: при отсутствии обмена с ППКП – не светится; при наличии обмена с ППКП – мигает с частотой 10 Гц Технические характеристики Напряжение питания:    от 10 до 57 В Максимальный потребляемый ток в дежурном режиме: -при напряжении питания 12 В, не более: 0,2 А -при напряжение питания 24 В, не более: 0,1 А     Количество выходов для подключения интерфейсов: -RS-485, гальванически развязанный: 1 -Ethernet, гальванически развязанный: 1 Длина кабеля интерфейса RS485, не более:    1000 м Габаритные размеры модуля, не более:    125х78х37 мм Масса, не более:    200 г Рабочий диапазон температур:    от 0 до плюс 40°С Средний срок службы, не менее:    10 лет
