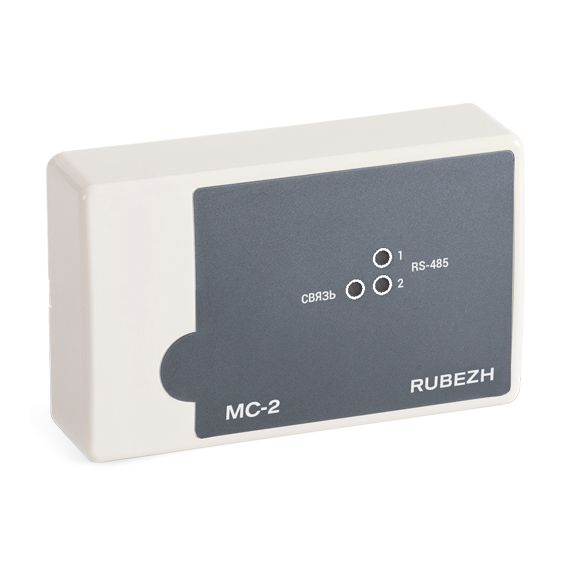

МС-2 прот. R1 модуль сопряжения

Модули сопряжения МС-1, МС-2 (далее – МС) представляют собой цифровые электронные устройства и предназначены для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей» с компьютером. Модули сопряжения МС-1 и МС-2 обеспечивают: подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы; подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; светодиодную индикацию наличия связи приборов с компьютером. Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов: для МС-1:      RS-485, гальванически развязанный – 1; USB – 1. для МС-2: RS-485, гальванически развязанный – 2; USB – 1. Время технической готовности МС к работе после подключения – не более 1 секунды. Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС. Светодиодный индикатор Связь: при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц; при наличии обмена с ПК мигает с частотой 5 Гц; при потере связи с ПК – однократные вспышки с периодом 2 секунды. Светодиодные индикаторы RS-485 «1» и «2»: при отсутствии обмена с ПКП – не светятся; при наличии обмена с ПКП мигают с частотой 10 Гц. По отдельному заказу модули сопряжения МС-1 и МС-2 могут комплектоваться USB-кабелем для подключения к компьютеру. Технические характеристики Питание:     от USB ПК Количество выходов для подключения интерфейсов: а) для МС-1: RS-485, гальванически развязанный USB:   1   1 б) для МС-2: RS-485,гальванически развязанный    :   1   2 Длина кабеля интерфейса RS485, не более:    1000 м Длина кабеля интерфейса USB, до:    2м Габаритные размеры модуля, не более: 125х78х37 мм Масса, не более:    200 г Рабочий диапазон температур:    от 0 до плюс 40°С Средний срок службы, не менее:    10 лет
