Описание МС-1 прот. R1 модуль сопряжения
Модуль сопряжения МС-1 представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов, блоков индикации и пультов дистанционного управления с компьютером.
Модуль сопряжения МС-1 обеспечивает:
подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.
Время технической готовности МС к работе после подключения – не более 1 секунды.
Питание модуля осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.
Светодиодный индикатор Связь:
при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
при наличии обмена с ПК мигает с частотой 5 Гц;
при потере связи с ПК – однократные вспышки с периодом 2 секунды.
Светодиодные индикаторы RS-485 «1» и «2»:
при отсутствии обмена с ПКП – не светятся;
при наличии обмена с ПКП мигают с частотой 10 Гц.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание от USB ПК
Количество выходов для подключения интерфейсов:
RS-485: 1
гальванически развязанный USB: 1
Длина кабеля интерфейса RS485, не более: 1000 м
Длина кабеля интерфейса USB, до: 2 м
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 200 г
Рабочий диапазон температур: от 0 до плюс 40°С
Средний срок службы: 10 лет

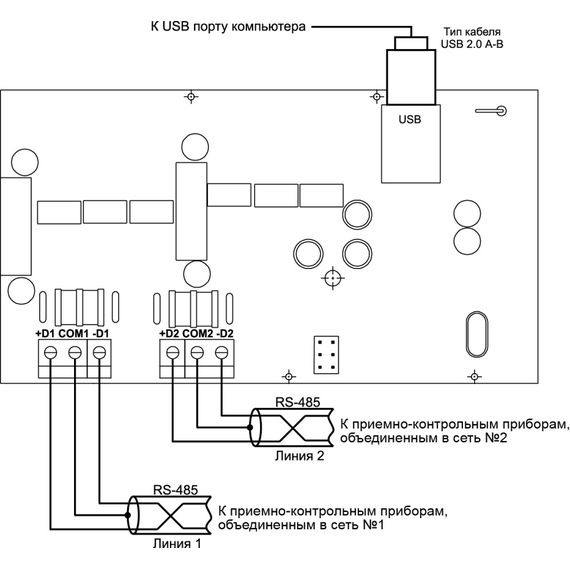

Схема внешнего подключения модуля см. фото.
Характеристики МС-1 прот. R1 модуль сопряжения
Габариты: вес (кг)
0.2
Габариты: Высота (м)
0.037
Габариты: Длина (м)
0.084
Габариты: Ширина (м)
0.125
Бренд
Рубеж
