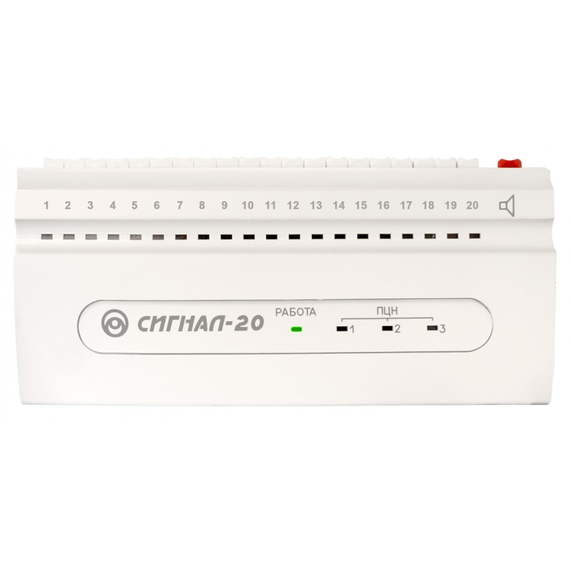

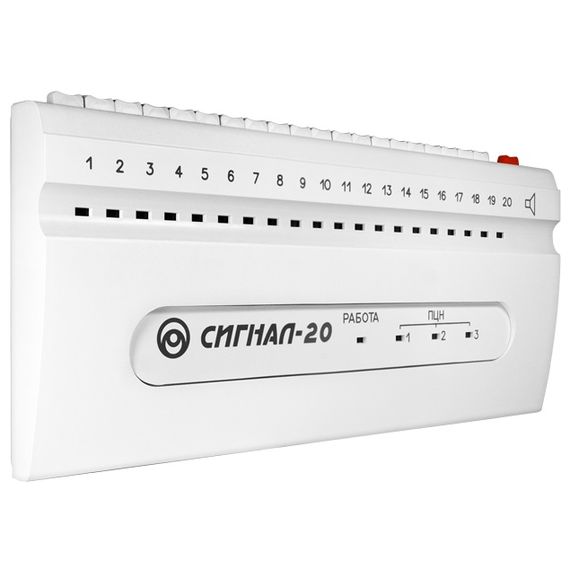

Сигнал-20 прибор приемно-контрольный охранно-пожарный Болид

Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление. 20 клавиш управления взятием/снятием 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей Программирование типа ШС: - охранные - охранные с контролем блокировочного контакта извещателя - пожарные комбинированные однопороговые Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц Напряжение в каждом шлейфе сигнализации 24 В Повышенная защищенность шлейфов от саботажа Использование режимов «Без права снятия с охраны», «Тихая тревога» Использование режима «Групповое взятие/снятие» для управления группой шлейфов от одного переключателя Контроль прохождения извещений на центральный пульт с помощью индикаторов «ПЦН» Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта «С2000» или ПЭВМ Характеристики: Количество радиальных неадресных шлейфов сигнализации (ШС)    20 Макс. сопротивление проводов ШС без учета оконечного сопротивления    Не более 1 кОм Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"    Не менее 50 кОм Подключаемые к ШС устройства    Неадресные охранные и пожарные извещатели с релейным выходом    Без ограничений Неадресные охранные извещатели, питающиеся от ШС    общий ток потребления извещателей по одному ШС - до 1,2 мА Неадресные пожарные извещатели, питающиеся от ШС    общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА Напряжение на каждом входе ШС    24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС Ограничение тока в короткозамкнутом ШС    26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) Световая индикация    20 индикаторов состояния каждого из ШС 3 индикатора состояния выходов 1 индикатор отображения режимов прибора Встроенный звуковой сигнализатор    есть Датчик вскрытия корпуса    микропереключатель Интерфейс    RS-485, протокол Орион Питание прибора    От внешнего источника постоянного тока Напряжение питания    10,2 ÷ 28,0 В постоянного тока Количество вводов питания    1 Потребляемый ток    в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)    200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В в режиме Пожар    330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В Выходы    5 шт. Электромагнитные реле (сухой контакт)    3 шт.: 28 В - 2 А или 80 В - от 0,1 мА до 50 мА Электромагнитные реле (сухой контакт)    2 шт.: 28 В - 2 А постоянного тока или 120 В – 2 А переменного тока Рабочий диапазон температур    от -30 до +50 °C Степень защиты корпуса    IР20 Габаритные размеры    365х165х45 мм Вес прибора    не более 0,9 кг Средний срок службы    10 лет Программирование прибора    программа UProg.exe Подключение к ПК    через интерфейс RS-485 с помощью преобразователя интерфейсов Тип подключения к прибору    клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм Тип монтажа    настенный навесной
