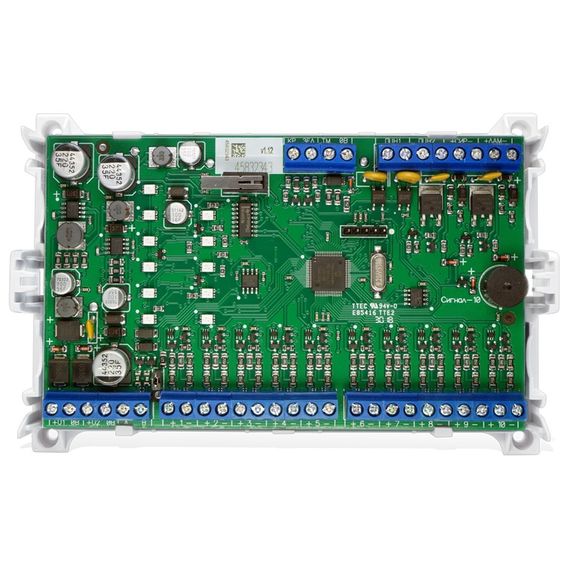

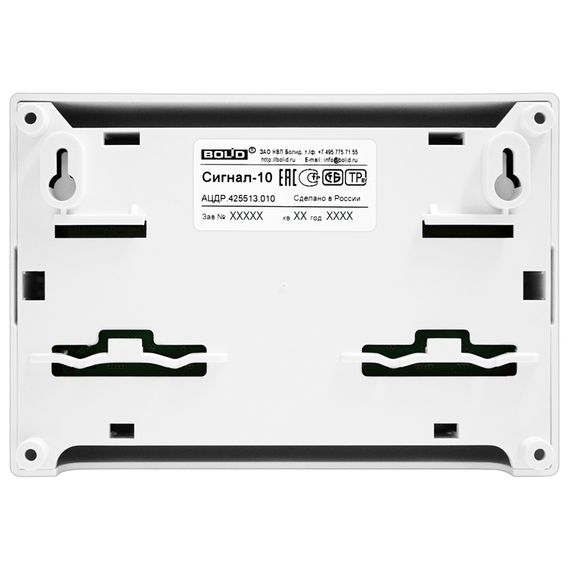

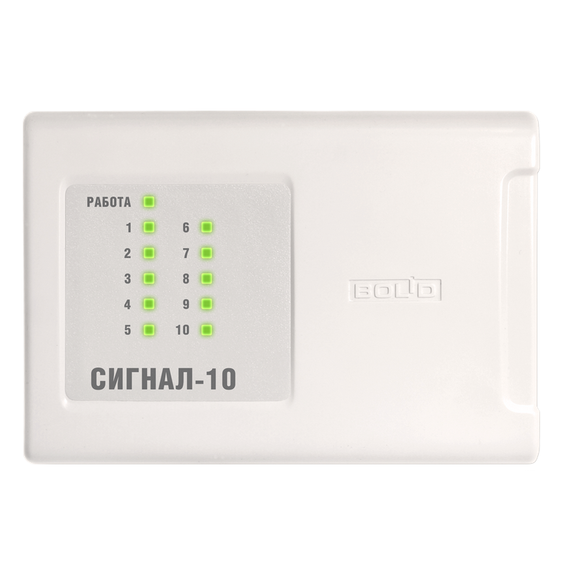

Сигнал-10 прибор приемно-контрольный охранно-пожарный Болид

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств: - охранной и тревожной сигнализации; - пожарной сигнализации и автоматики; - систем оповещения и управления эвакуацией 1 и 2 типов. В автономном режиме блок представляет собой приемно-контрольный охранный прибор. Характеристики: Проводные шлейфы сигнализации (ШС)    10 входов Макс. сопротивление проводов ШС без учета оконечного сопротивления    1 кОм для охранных ШС 100 Ом для пожарных ШС Макс. сопротивление проводов адресных ШС    50 Ом Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй"    20 кОм для охранных ШС 50 кОм для пожарных ШС Подключаемые к ШС устройства    Неадресные охранные и пожарные извещатели с релейным выходом    Без ограничений Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА"    до 10 в одном ШС Неадресные охранные извещатели, питающиеся от ШС    общий ток потребления извещателей по одному ШС - до 3 мА Неадресные пожарные извещатели, питающиеся от ШС    общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами    без ограничений Контролируемые цепи технологических установок    по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь Напряжение на каждом входе ШС    19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС Ограничение тока в короткозамкнутом ШС    26,5 мА Световая индикация тревог и неисправностей    1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС Встроенный звуковой сигнализатор    не менее 50 дБА на расстоянии 1 м Датчик вскрытия корпуса    микропереключатель Энергонезависимый буфер событий    512 сообщений Интерфейс    RS-485, протокол Орион Скорость передачи    9600 бит/с Тип передачи    полудуплекс Питание блока    от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В Диапазон напряжения питания    от 10,2 В до 28,4 В постоянного тока Потребляемый ток    220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В Готовность к работе после включения питания    не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) Внешний считыватель ЭИ    1 вход Интерфейс подключаемых считывателей    Dallas Touch Memory, iButton Светодиоды    Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА Объем памяти ЭИ пользователей    до 85 Выходы    4 шт. Оптореле    2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное) Ключи (транзисторные)    2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В Защита от перегрузки по току    самовосстанавливающиеся предохранители Рабочий диапазон температур    от -30 до +50 °C Относительная влажность    до 98% при +25 °C Степень защиты корпуса    IР40 Габаритные размеры    156х107х39 мм Вес блока    не более 0,3 кг Средний срок службы    10 лет Программирование блока    программа UProg.exe Подключение к ПК    через интерфейс RS-485 с помощью преобразователя интерфейсов Тип монтажа    настенный навесной или на DIN-рейку
