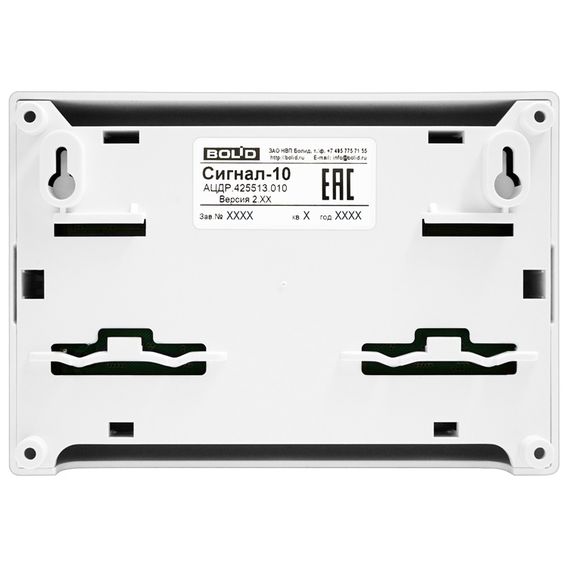

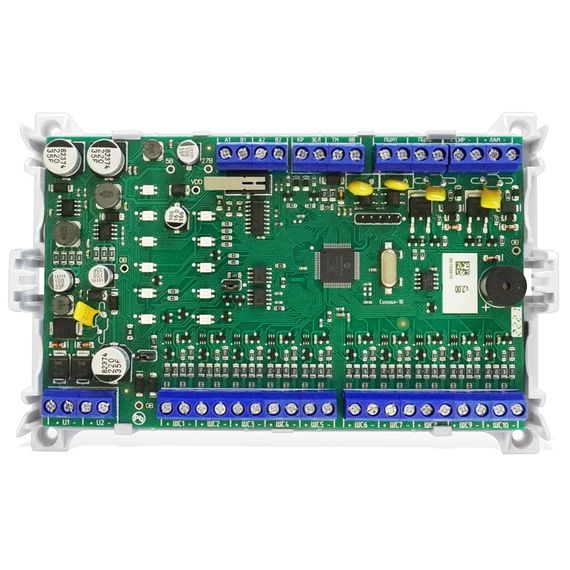

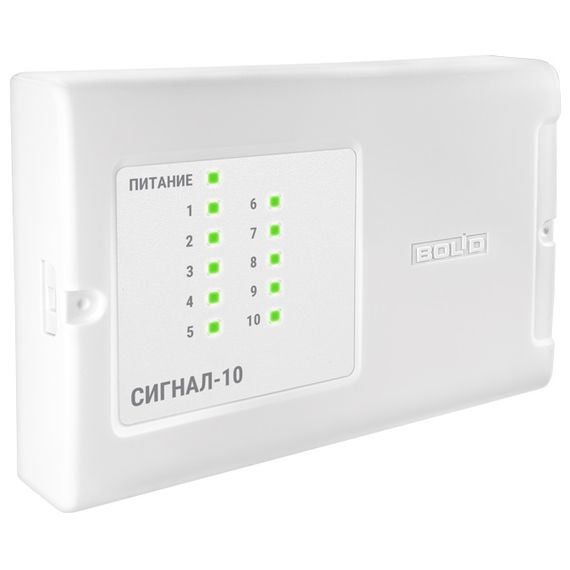

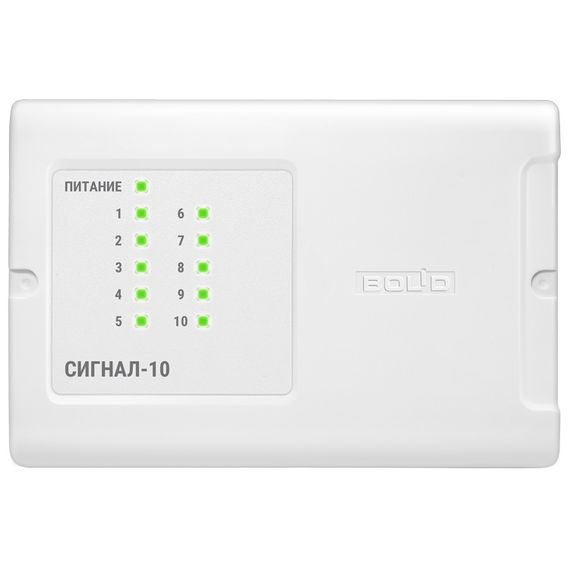

Сигнал-10 (два интерфейса RS-485) прибор приемно-контрольный Болид

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств: - охранной и тревожной сигнализации; - пожарной сигнализации и автоматики. В автономном режиме блок представляет собой приемно-контрольный охранный прибор. В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции: контролирует неадресные шлейфы сигнализации: - тип 4: охранный - тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя - тип 6: технологический - тип 7: охранный входной - тип 11: тревожный - тип 12: программируемый технологический - тип 14: пожарный адресно-пороговый - тип 16: пожарный ручной - тип 17: водосигнальный - тип 18: пожарный пусковой управляет 2-мя релейными выходами без контроля подключаемых цепей; управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей; отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах; поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель; позволяет одновременно управлять группой своих шлейфов сигнализации; позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации; питается от одного или двух независимых внешних источников питания постоянного тока; имеет датчик вскрытия корпуса. В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления. Дополнительно к функциям в автономном режиме блок выполняет следующие функции: контролирует пожарные неадресные шлейфы сигнализации: - тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС); - тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей); - тип 3: пожарный тепловой двухпороговый; - тип 16: пожарный ручной - тип 18: пожарный пусковой контролирует пожарный адресно-пороговый шлейф сигнализации: - тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА" поддерживает резервированный интерфейс RS-485; передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.; поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.; поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе; поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера; передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера; имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи. Характеристики: Проводные шлейфы сигнализации (ШС): 10 входов Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС; 100 Ом для пожарных ШС Макс. сопротивление проводов адресных ШС: 50 Ом Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС; 50 кОм для пожарных ШС Подключаемые к ШС устройства: Неадресные охранные и пожарные извещатели с релейным выходом: Без ограничений Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА": до 10 в одном ШС Неадресные охранные извещатели, питающиеся от ШС: общий ток потребления извещателей по одному ШС - до 3 мА Неадресные пожарные извещатели, питающиеся от ШС: общий ток потребления извещателей по одному ШС типа 1 - до 3 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами: без ограничений Контролируемые цепи технологических установок: по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь Напряжение на каждом входе ШС: 19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС Ограничение тока в короткозамкнутом ШС: 26,5 мА Световая индикация тревог и неисправностей: 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м Датчик вскрытия корпуса: микропереключатель Энергонезависимый буфер событий: 512 сообщений Интерфейс: RS-485, протокол Орион Скорость передачи: 9600 бит/с Тип передачи: полудуплекс Питание блока: от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В Диапазон напряжения питания: от 10,2 В до 28,4 В постоянного тока Потребляемый ток: 220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В Готовность к работе после включения питания: не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) Внешний считыватель ЭИ: 1 вход Интерфейс подключаемых считывателей: Dallas Touch Memory, iButton Светодиоды: Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА Объем памяти ЭИ пользователей: до 85 Выходы: 4 шт. Оптореле: 2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное) Ключи (транзисторные): 2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) (Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В) Защита от перегрузки по току: самовосстанавливающиеся предохранители Рабочий диапазон температур: от -30 до +50 °C Относительная влажность: до 98% при +25 °C Степень защиты корпуса: IР40 Габаритные размеры: 156х107х39 мм Вес блока: не более 0,3 кг Средний срок службы: 10 лет Программирование блока: программа UProg.exe Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов Тип монтажа: настенный навесной или на DIN-рейку
