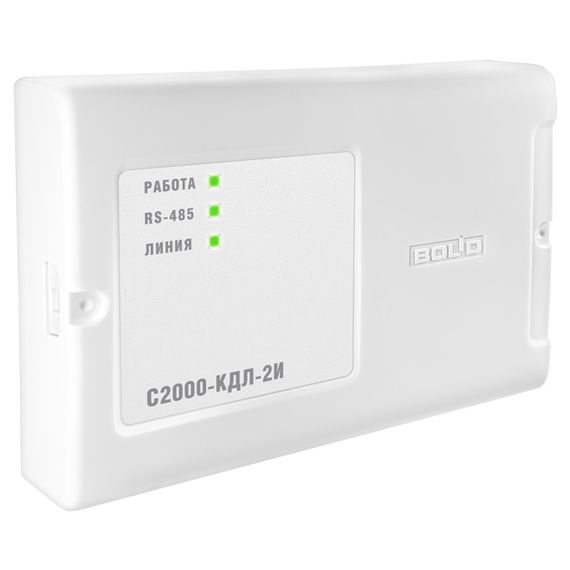

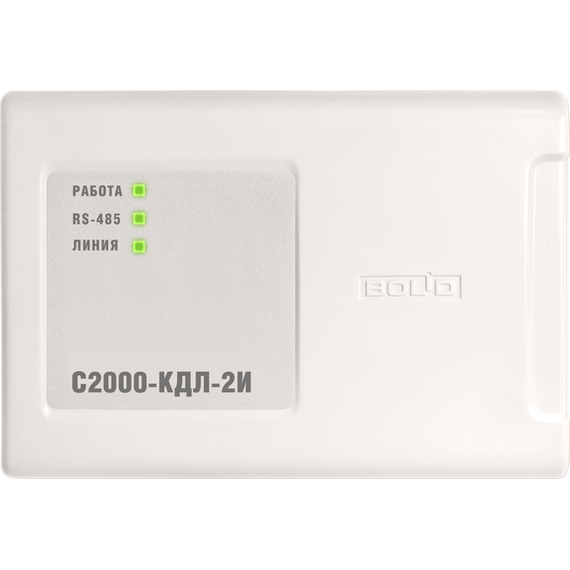

С2000-КДЛ-2И контроллер двухпроводной линии с гальванической развязкой Болид

Контроллер адресной двухпроводной подсистемы с гальванической изоляцией "С2000-КДЛ-2И". Работа в составе систем: ИСО «Орион», АСКУЭ «Ресурс» Подключение до 127 адресных устройств (АУ). Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС Питание подключенных адресных устройств по двухпроводной линии связи Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»: назначение порога предварительного оповещения «Внимание» и порога «Пожар» задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны назначение уровня запыленности передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность» Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА» Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.) Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ» Работа с адресным измерителем влажности и температуры «С2000-ВТ» Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8» Управление исполнительными устройствами через адресный релейный блок «С2000-СП2» Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном) Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион Про» Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54 Контроль вскрытия корпуса блока Световая индикация состояния прибора, ДПЛС, интерфейса RS-485 Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого Технические характеристики: Количество подключаемых АУ: 127 Длина двухпроводной линии: 600 метров при сечении 0,75 мм² 700 метров при сечении 0,9 мм² Напряжение питания: от 10,2 В до 28,4 В постоянного тока Ток потребления (без учёта потребления АУ), не более:     при напряжении питания 12 В: 80 мА при напряжении питания 24 В: 40 мА Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более:     при напряжении питания 12 В: 160 мА при напряжении питания 24 В: 80 мА Максимальное напряжение гальванической изоляции: 500 В Минимальное сопротивление гальванической изоляции: 20 МОм Внешний считыватель электронных идентификаторов (ЭИ): 1 вход Интерфейс подключаемых считывателей: Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II Управление светодиодами считывателя: Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА Управление звуковым сигнализатором считывателя: Есть. Сигнал управления "+5В КМОП" Объем памяти ключей Touch Memory(iButton), карт или кодов: 512 Энергонезависимый буфер событий: 512 Световая индикация на лицевой панели: 3 светодиодных индикатора (работа, RS-485 и ДПЛС) Датчик вскрытия корпуса: микроконтакт Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион Питание прибора: От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) Готовность к работе после включения питания: не более 15 с Рабочий диапазон температур: от -30 до +55°C Относительная влажность: до 98% при +25°C Степень защиты корпуса: IР40 Габаритные размеры: 156×107×39 мм Масса прибора: не более 0,3 кг Средний срок службы: 10 лет Программирование контроллера: программа UProg.exe Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов Тип монтажа: настенный навесной или на DIN-рейку
