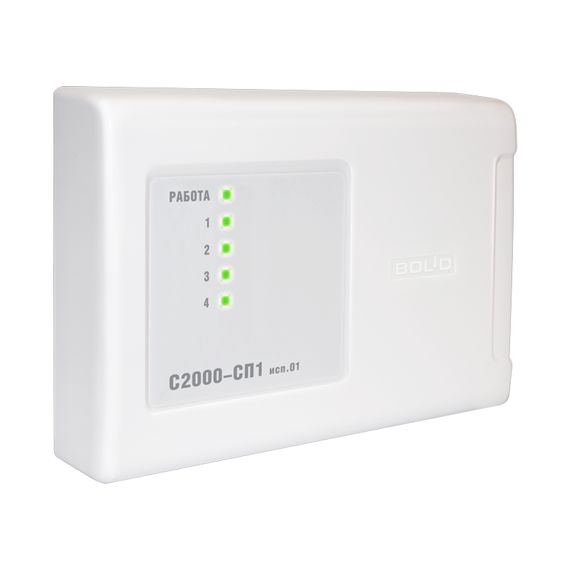

С2000-СП1 исп.01 блок сигнально-пусковой Болид

Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления. Описание Независимое управление каждым из четырех реле по интерфейсу RS-485 Программируемая логика управления реле позволяет: управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.) использовать реле для передачи извещений на пульт централизованного наблюдения организовывать взаимодействие с системой видеонаблюдения осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485 Световые индикаторы состояния каждого реле Мощные выходные реле "С2000-СП1" исп.01 позволяют: управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.) управлять силовой автоматикой (вентиляция, дымоудаление и др.) Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/ выключение реле") Технические характеристики Количество выходов:    4 релейных выхода с переключаемыми контактами Максимальный коммутируемый ток одного выхода    :   - 7А   - 10 А – кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут) Максимальное коммутируемое напряжение:   ~280 В   =125 В Максимальная коммутируемая мощность каждого реле:   - при постоянном токе, не более 300 Вт,   - при переменном токе, не более 2500 ВА Световая индикация на лицевой панели:    5 светодиодных индикаторов Датчик вскрытия корпуса:    микропереключатель Коммуникационный порт (для работы в ИСО «Орион»):    RS-485, протокол Орион Питание прибора:     От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) Напряжение питания:    от 10,2 В до 28,4 В постоянного тока Ток потребления (без учёта потребления исполнительных устройств), не более:   - при напряжении питания 12 В - 300 мА   - при напряжении питания 24 В - 150 мА Ток потребления в дежурном режиме (все выходы выключены), не более:       - при напряжении питания 12 В    - 20 мА   - при напряжении питания 24 В - 15 мА Готовность к работе после включения питания:    не более 5 с Рабочий диапазон температур:    от -30 до +55 °C Относительная влажность:    до 98% при +25 °C Степень защиты корпуса:    IР40 Габаритные размеры:  156x107x36 мм Масса прибора:     не более 0,3 кг Средний срок службы:    10 лет Программирование прибора:    Программа UProg.exe Подключение к ПК:    Через интерфейс RS-485 с помощью преобразователя интерфейсов Тип монтажа:     Настенный навесной или на DIN-рейку
