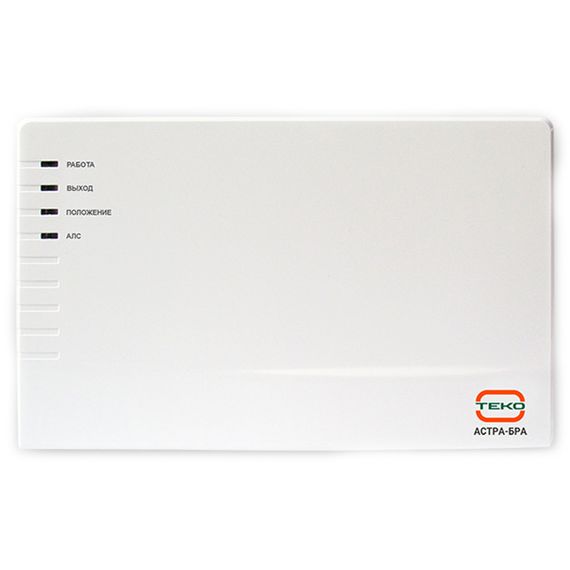

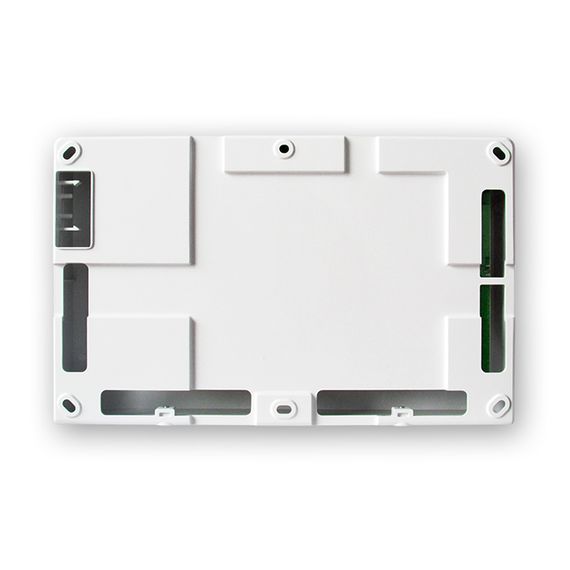

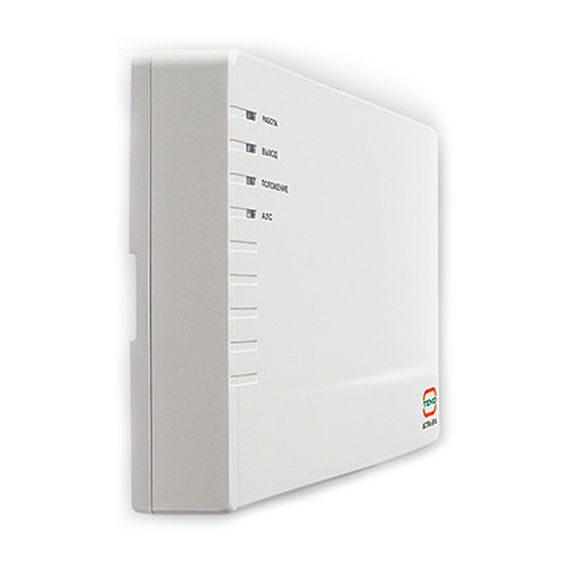

Астра-БРА блок реле проводной адресный ТЕКО

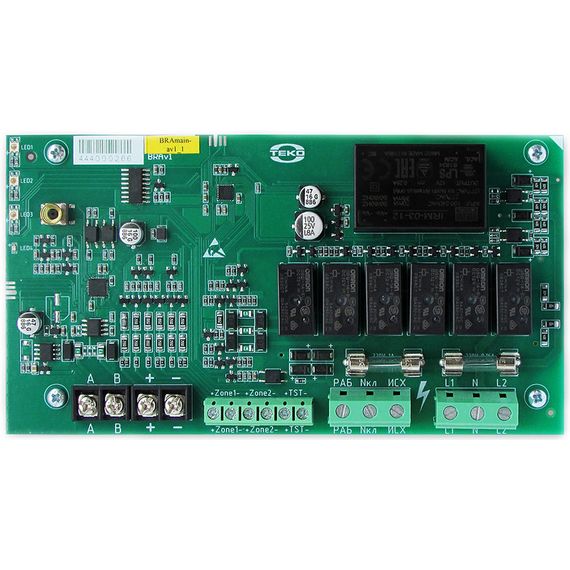

Особенности работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА); возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС; контроль нагрузки реле на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки; контроль положения клапана по концевикам; световая индикация работы БРА, состояния клапана, выходов и АЛС; тест клапана; работа в одном из двух режимов: режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами, режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки; в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки). Основные данные: источником извещений для БРА являются разделы ППКУП; БРА может управляться только одним ППКУП; БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro; электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В; электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание. ВНИМАНИЕ! НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА! Технические данные Напряжение питания:     - силовой части    от 187 до 242 В - сигнальной части (от АЛС)    от 6,0 до 27,6 В (силовая и сигнальная части гальванически развязаны)     Ток потребления, не более:     - от 220 В    20 мА - от АЛС    0,5 мА мощность потребления от сети 220 В (без учета потребления клапана), не более    5 Вт длина кабеля интерфейса АЛС от БРА к РПА, не более    1000 м Характеристики реле (в режиме "Блок реле") (клеммы РАБ и Nкл):     - максимальное коммутируемое напряжение    250 В - максимальный коммутируемый ток при напряжении 250 В    1 А - минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки)    0,6 А Характеристики ШС (клеммы +Zone1- , +Zone2-, +TST-):     - напряжение в дежурном режиме    от 8,5 до 14 В - действующее значение напряжения пульсаций на клеммах ШС,  не более    50 мВ - ток короткого замыкания ШС, не более    20 мА - время интегрирования ШС    300±30 мс - сопротивление проводов ШС (без учета выносного элемента), не более    150 Ом - сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее    50 кОм время технической готовности, не более    10 с габаритные размеры, не более    216×135×39 мм Условия эксплуатации:     - температура    от -10 до +55°С - относительная влажность воздуха без конденсации влаги    до 93% при +40°С - степень защиты оболочкой    IP30
