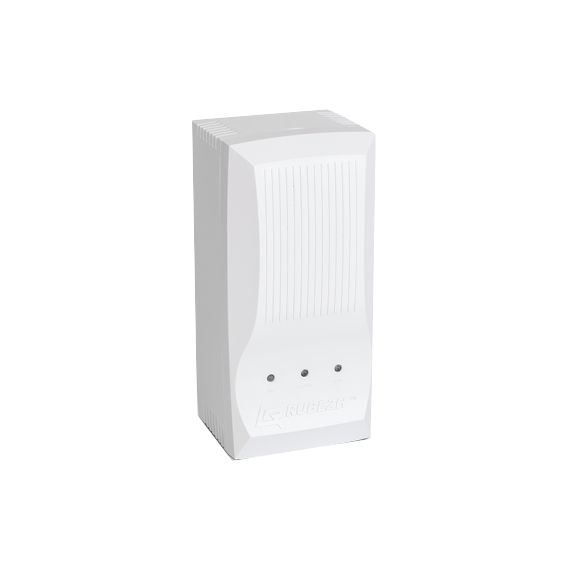

ИВЭПР 12/1,2 1х4 источник вторичного электропитания резервированный

Предназначен для поддержания стабильного круглосуточного электропитания напряжением 12 В током до 1,2 А систем охранно- пожарной сигнализации, систем контроля и управления доступом, а также видеонаблюдения. Характеристики: Напряжение питания источника, от сети переменного тока: 140 - 265 В, 47 - 53 Гц Мощность, потребляемая источником от сети переменного тока, не более: 25 Вт Номинальный ток нагрузки по выходу «+13 В» / «+12 В»: 0...1,2 А / 0,3...1,0 А Суммарный номинальный ток нагрузки по двум выходам, не более: 1,2 А Величина пульсаций выходного напряжения при питании от сети переменного тока, не более: 100 мВ Емкость устанавливаемой свинцово-кислотной АКБ напряжением 12 В, не более: 4,5 А*ч Ток, потребляемый источником при работе от АКБ, не более: 25 мА Время технической готовности источника к работе после включения напряжения питания не превышает: 5 с Габаритные размеры источника, не более: 110х230х99 мм Габаритные размеры АКБ, не более: 104 х 90 х 70 мм Масса источника, не более: 650 г. Источник имеет две выходные питающие клеммы: «+13 В» и «+12 В». Выходное напряжение на основ ной клемме «+13 В» имеет значение (13,0...13,8) В при токе нагрузки от 0 А до 1,2 А. Источник может обеспечивать кратковременный (1-2 с) ток нагрузки до 3- 4 А (при работе от сети и подключенной АКБ), например, в случае работы на электромеханические замки. Функция резервирования заключается в автоматическом переходе в режим работы от аккумуляторной батареи при пропадании напряжения сети, при этом источник питает подключенные к нему приборы от одной герметизированной необслуживаемой свинцовой аккумуляторной батареи с номинальным напряжением 12 В, емкостью 4,5 А ч. Источник обеспечивает: защиту от короткого замыкания выхода с автоматическим восстановление напряжения после устранения аварийного режима; электронную защиту от переполюсовки АКБ и при замыкании клемм подключения АКБ, защиту схемы источника от повреждений при скачках сетевого напряжения, защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки. Конструкция Источник представляет собой плату с радиоэлементами, расположенную внутри пластмассового корпуса белого цвета, и обеспечивающую преобразование напряжения сети от 140 до 260 В с частотой от 47 до 63 Гц в постоянное напряжение с номиналами 12 В и 13 В. Источник имеет две выходные питающие клеммы: «+12 В» и «+13 В». Информативность На переднюю панель корпуса выведены индикаторы: состояния АКБ («АКБ»), выходного напряжения («ВЫХОД») и наличия сети («СЕТЬ»). Источник формирует потенциальный сигнал «Авария» для передачи информации во внешние цепи. Установка реле в данной модели не предусмотрена. Индикатор СЕТЬ:    - при наличии сети 230 В – светится зеленым светом;    - при отсутствии сети 230 В – не светится. Индикатор АКБ:    - при наличии исправной и заряженной АКБ – светится зеленым цветом;    - при отсутствии АКБ – не светится;    - при неправильном подключении (переполюсовке) АКБ – светится красным цветом. Индикатор ВЫХОД:    - при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;    - при отсутствии выходного напряжения на выходе – не светится. Эксплуатация Источник предназначен для круглосуточной непре- рывной эксплуатации при:    - температуре окружающей среды от минус 25 до плюс 50 °С;    - относительной влажности воздуха 93% при температуре плюс 40 °С. Наработка на отказ – не менее 40000 ч. Средний срок службы – не менее 10 лет.
