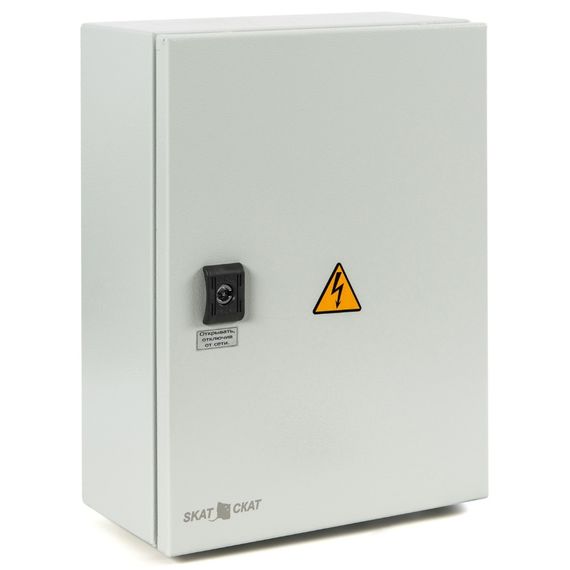

SKAT-V.12DC-18 исп.5М уличный источник бесперебойного питания

Особенности: питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А; заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы; ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения; температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки); автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 18 А при отключении электрической сети (режим «РЕЗЕРВ»); защита от короткого замыкания в нагрузке посредством плавкого предохранителя; защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя; защита от короткого замыкания клемм АКБ; контроль наличия АКБ; защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы; световая индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»; защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя; возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путём кратковременного замыкания контактов соответствующей колодки; формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации; полная пыле- и влагозащита при неблагоприятных условиях эксплуатации. Технические характеристики: 1    Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В    170…250 2     Выходное напряжение постоянного тока, В    при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»    12,4 …13,8**** при отсутствии напряжения сети    ~220 В, режим «РЕЗЕРВ»    10,3…13,8 3     Напряжение заряда АКБ при наличии сетевого, В    13,0…13,8 4     Коэффициент термокомпенсации  напряжения заряда АКБ,    -мВ/ °C    -18…20* 5     Ток нагрузки, A,не более    при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ    18** от АКБ, режим «РЕЗЕРВ»    18 6     Ограничение тока заряда АКБ (устанавливается перемычкой, A    18; 10; 7; 5 7     Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более    0,21 8     Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В    10,3…10,7 9     Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более    50 10     Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более    35 11     Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 12     Рекомендуемая ёмкость АКБ, Ач    26—100*** 13    Количество АКБ, шт.    1 14     Характеристики выходов  в формате «открытый коллектор»    напряжение, не более, В    60 ток, не более, мА    70 15     Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более    «ВЫХОД» и «АКБ    4 «СЕТЬ» и «Информационные выходы»    1 16     Габаритные размеры ШхГхВ, не более, мм    без упаковки    300х155х430 в упаковке    505х340х245 17     Масса, НЕТТО (БРУТТО), не более, кг    7,7 (8,2) 18     Диапазон рабочих температур, °С    -40…+40 19     Относительная влажность воздуха при 25°С, %, не более    95 20     Высота над уровнем моря, м, не более    1500 21     Степень защиты оболочкой по ГОСТ 14254-96    IP65 * Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки). ** Если  суммарный ток, потребляемый нагрузками, 18 А и выше,  происходит разряд АКБ. *** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в паспорте. **** При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
