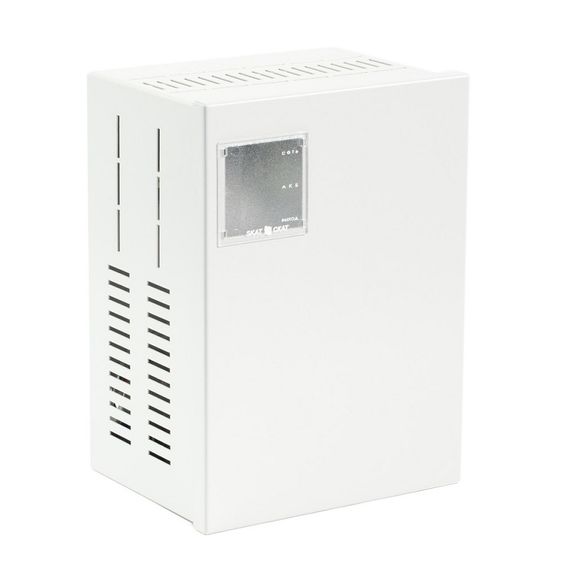

СКАТ-1200Р20 источник резервного электропитания

12В, 10А и 12В 20А — в резервном режиме (т. е. только при пропадании 220В), корпус под АКБ 17—26 Ач, регулируемый пользователем ток заряда до 5А (в зависимости от емкости АКБ), защита АКБ от глубокого разряда, во время заряда АКБ от сети возможно питание нагрузки до 5 А. Позволяет подключать к себе неограниченное количество источников резервного питания. Внимание! Особенность резервных источников заключается в том, что они питают нагрузку до 20 А только при пропадании сети 220 В. При наличии сети во время заряда АКБ возможно питание нагрузки до 5 А. Источник питания обеспечивает: - оптимальный заряд АКБ при наличии напряжении сети - резервное питание нагрузки током до 20 А по выходу  «ВЫХОД 2» и до 10 А по выходу «ВЫХОД 1» (суммарный ток по выходам «ВЫХОД 2» и «ВЫХОД 1» не должен превышать 20А) - контроль уровня напряжения на клеммах АКБ при отсутствии сети - защиту АКБ от глубокого разряда с отключением нагрузки - защиту клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ при наличии подключенной АКБ - электронную защиту клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства на несколько секунд и последующими циклическими попытками подключения и включением после устранения короткого замыкания - защиту от неправильного подключения (переполюсовки) клемм АКБ - световую индикацию режима работы: - при наличии сети индикатор «СЕТЬ» (белый) включен и горит ровным светом - при наличии выходного напряжения индикатор «ВЫХОД» (зеленый) включен и горит ровным светом - световую индикацию наличия АКБ: при наличии АКБ индикатор «АКБ» (оранжевый) включен и горит ровным светом - питание нагрузки в режиме заряда АКБ током до 5А (для оптимального заряда АКБ необходимо рассчитывать нагрузку таким образом, чтобы максимальный ток нагрузки не превышал 0,5А) - формирование выходных сигналов «СЕТЬ», «АКБ» и «ВЫХОД» в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сигнала соответствующий контакт замкнут, см. рисунок 1) - функцию «холодный запуск», обеспечивающую восстановление работоспособности устройства при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения. Технические характеристики: 1. Характеристика  питающей сети, В: 170…250, 50…60 Гц 2. Постоянное выходное напряжение при температуре окружающей среды 25ºС, В: 9,5…14,0 3. Номинальный выходной ток в резервном режиме, А, не более: - «ВЫХОД 1», А, не более: 10 - «ВЫХОД 2», А, не более: 20 4. Суммарный выходной ток по обоим выходам, А, не более: - при наличии сети 220В (режим заряда АКБ): 5,0* при отсутствии сети 220В (резервный режим): 20,0 5. Ток заряда АКБ (при отсутствии нагрузки на выходах), А: 5,4…5,6 6. Ток, потребляемый устройством от АКБ в резервном режиме, мА, не более: 130 7. Характеристики информационных выходов: - максимальный ток, мА, не более: 60 - максимальное напряжение, В, не более: 60 8. Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более: 30 9. Величина напряжения на клеммах АКБ, при котором включается индикация о скором разряде АКБ в резервном режиме, В: 11,0…11,5** 10. Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в резервном режиме, В: 10,5…11,0 11. Мощность, потребляемая устройством от  сети (без нагрузки), В*А, не более: 100 12. Тип АКБ: герметичная свинцово-кислотная гелиевая необслуживаемая, номинальным напряжением 12В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1) 13. Количество АКБ, шт.: 1 14. Рекомендуемая емкость АКБ,  Ач    :17…26 15. Габаритные размеры, мм, не более: 295х215х158 16. Масса без АКБ нетто (брутто), кг, не более: 2,9 17. Рабочие условия эксплуатации: температура окружающей среды от –10°С до +40°С; относительная влажность воздуха до 90% при +25°С; отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.) * при этом ток заряда АКБ уменьшается на величину тока, потребляемого по выходам. ** пороги отличаются на 0,3…0,4В в конкретном устройстве.
