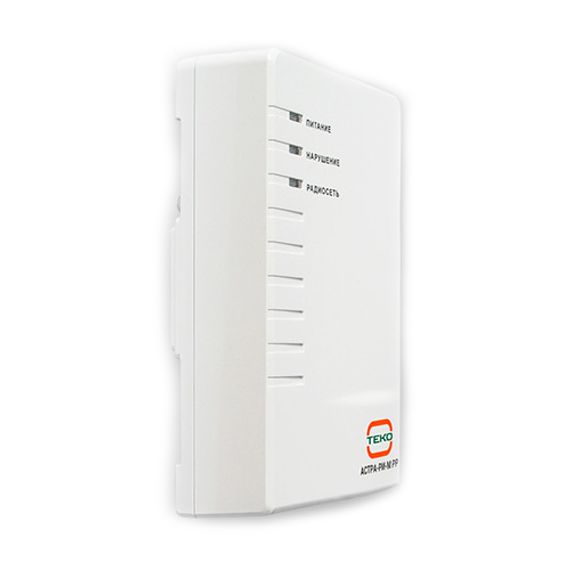

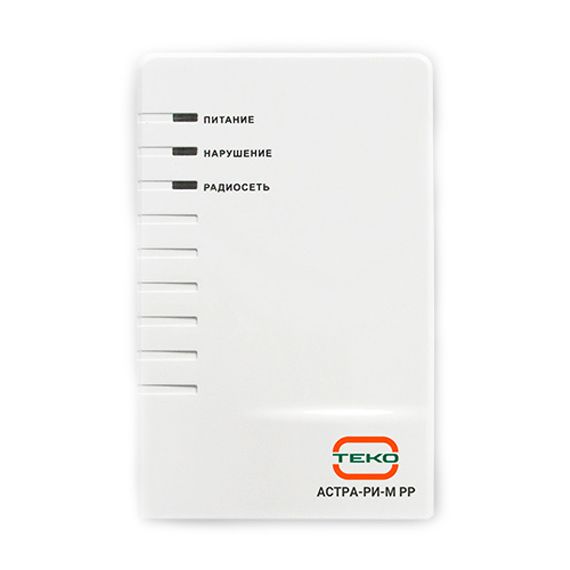

Астра-РИ-М РР (вместо Астра РИ-М РПУ) радиорасширитель беспроводных зон

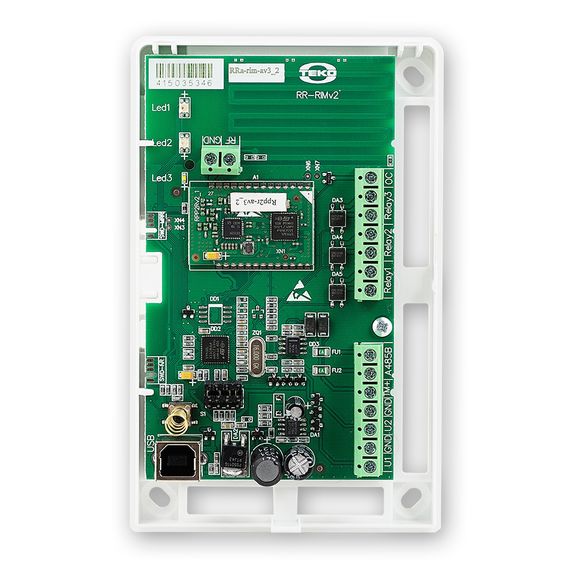

Назначение: - автономная работа:    - прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,    - выдача извещений на встроенные релейные выходы и выход открытый коллектор,    - выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле); - расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro); - ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы. Особенности: - 2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro: - режим 1 обеспечивает работу с радиоканальными извещателями:      - выпуска до декабря 2015 года,      - выпуска с декабря 2015 года, но со снятой перемычкой Rmod,      - Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ - режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod; - 3 основных режима работы: - автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х, - системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro, - ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного); - автономный режим обеспечивает: - регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов, - регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR, - поддержку до 4-х РТР с одним уровнем ретрансляции, - регулировку времени контроля канала связи: - от 2 минут для режима 2, - 10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут), - смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR, - программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR, - поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.), - выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR, - формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М; -> системный режим обеспечивает: - работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro), - подключение до 4-х РР к центральному ППКОП серии Pro, - информационный обмен с ППКОП по интерфейсу RS-485, - регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro), - поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции; -> режим ретранслятора (РТР) обеспечивает: - ретрансляцию сигналов от 47 радиоустройств разных типов, - смену частотной литеры с помощью перемычки и кнопки на плате РР, - регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера; -> обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR) -> два входа питания (основной и резервный) по ГОСТ Р 53325; -> интерфейс USB для связи с ПК; -> не требуется получения разрешений на применение от органов государственной радиочастотной службы; -> интеграция со сторонним оборудованием:    - Лунь-11 mod.2 (СПИ «Орлан», ООО «Охрана и безопасность»),    - МБД-02 (контроллер «Приток-А-КОП», Охранное бюро «Сократ»),    - Аларм-12 (АСОС «Алеся», ЗАО НТ «Аларм»). Основные данные: Тактика работы выходов РР в заводских настройках: -> реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:    - замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР,    - разомкнуты при получении тревожного извещения; -> реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:    - замкнут при отсутствии извещений «Нет Связи», «Блокирование радиоканала», «Неисправность» от извещателей,    - разомкнут в случае возникновения данных событий; -> выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:    - включен (замкнут) при отсутствии события «Вскрытие» от извещателей,    - выключен (разомкнут) в случае возникновения данного события. Технические характеристики: Рабочие частоты: - литера 1    433, 42 МГц - литера 3    434, 42 МГц Радиус действия радиоканала на открытой местности, не менее: - для извещателей    300 м - для КТС    1000 м - для РПДК    1000 м - для РТР    1500 м - для РПД Астра-РИ    2000 м мощность МРР в режиме передачи, не более    10 мВт напряжение питания    от 10 до 28 В ток потребления при напряжении 12 В, не более    100 мА ток потребления при напряжении 24 В, не более    80 мА время технической готовности, не более    60 с длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5    до 1000 м габаритные размеры     136х86х38 мм Условия эксплуатации: - температура    от -10 до +55°С - относительная влажность воздуха без конденсации влаги    до 98% при +40°С - степень защиты оболочкой; IP20 Информативность: -> 3 трехцветных индикатора:        - индикатор «ПИТАНИЕ» – состояние питания,    - индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,    - индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети; -> «А 485 В» - вход/выход интерфейса проводной связи RS-485; -> 4 универсальных программируемых выхода:    - «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,    - «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 0,5 А/27 В
