R3-Рубеж-2ОП Прибор приемно-контрольный R3-Link

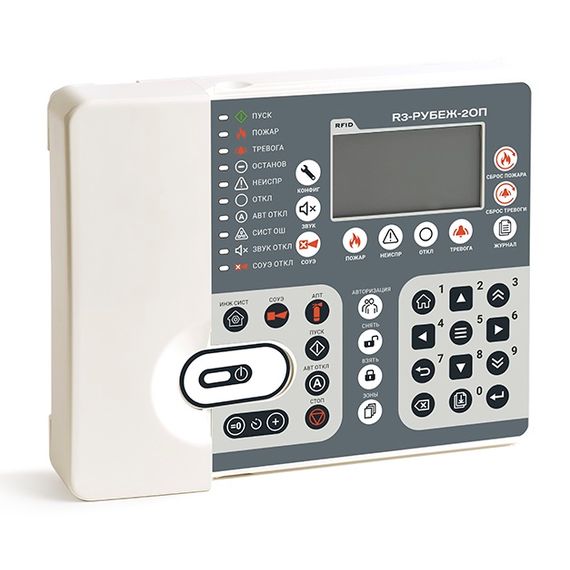

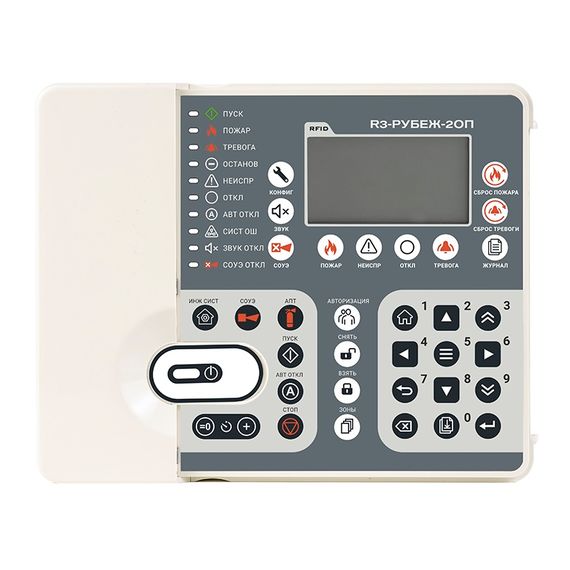

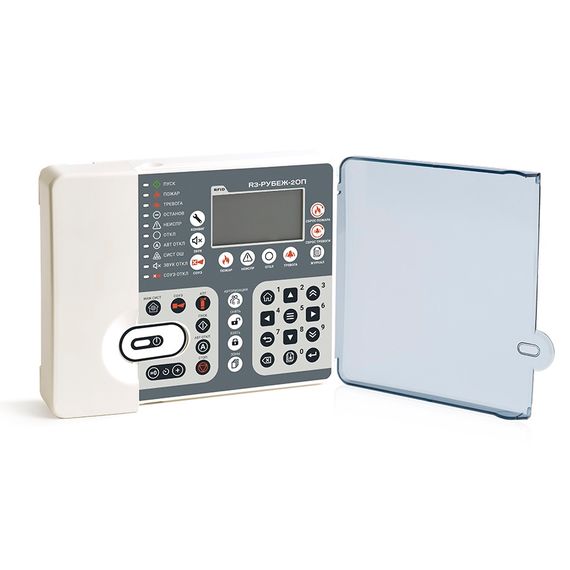

R3-Рубеж-2ОПR3-Рубеж-2ОПR3-Рубеж-2ОП Прибор приемно-контрольный и управления R3-Рубеж-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения, а также контроля доступа. На адресных приборах R3-Рубеж-2ОП можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов, блоков индикации, пультов управления, модулей сопряжения и т.п. Прибор R3-Рубеж-2ОП работает со следующими адресными устройствами: адресными извещателями пожарными ИП 212/101-64-PR прот.R3, ИП 212-64 прот.R3, ИП 101-29 PR прот.R3; ИП 212-164 прот.R3 адресными извещателями пожарными ручными ИПР 513-11-А-R3 и ИПР 513-11ИКЗ-R3; адресными извещателями пожарными дымовыми линейными ИПДЛ-264/1 и ИПДЛ 264/2; адресными модулями управления клапанами дымоудаления МДУ-1 прот.R3, МДУ-1С прот.R3; адресными модулями речевого оповещения МРО-2М прот.R3; приборами управления оповещением пожарными Sonar SPM адресными световыми и светозвуковыми оповещателями ОПОП 1-R3, ОПОП 124-R3; адресными модулями управления пожаротушением МПТ-1 прот.R3; адресными пожарными метками АМП-4 прот.R3; адресными метками АМ-1 прот.R3 и АМ-4 прот.R3; изоляторами адресных шлейфов ИЗ-1 прот.R3; адресными релейными модулями РМ-1 прот.R3, РМ-4 прот.R3, РМ-1К прот.R3, РМ-4К прот.R3; радиоканальными удлинителями адресной линии связи КРК-4-БС прот.R3; адресными конвертерами протокола АКП-1 прот.R3; адресными шкафами управления насосом/вентилятором ШУН/В прот.R3; адресными шкафами управления электроприводной задвижкой ШУЗ прот.R3; адресными резервированными источниками питания ИВЭПР 12/2 RSR прот.R3, ИВЭПР 12/3,5 RSR прот.R3, ИВЭПР 12/5 RSR прот.R3; модулями контроля доступа МКД-2 прот.R3; интерфейсными модулями ИМ-1 прот.R3; адресными охранными извещателями звуковыми ИО32920-2, объемными ИО 30920-2 и ИО 40920-2, магнитоконтактными ИО 10220-2; адресными изоляторами шлейфа ИЗ-1 прот.R3; адресными охранными извещателями. Основные функции прибора R3-Рубеж-2ОП: прием сигналов от адресных устройств по адресной линии связи; включение выносных приборов сигнализации при возникновении тревоги и пожара; управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте; управление системой контроля и управления доступом; автоматический контроль целостности АЛС и исправности адресных устройств; управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП, находящихся в одном интерфейсе R-Link. символьная индикация принимаемых сигналов; светозвуковая индикация сигнализация режимов работы; обмен данными по интерфейсу USB с компьютером. Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС. В приборе имеется возможность создания до 500 охранных или пожарных зон. Постановка/снятие с охраны с помощью Proximity карт стандарта Em-Marin. Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе. Регистрирование всех происходящих в приборе событий, отображение состояния охранных и пожарных зон на экране прибора ("пожар", "тревога", "неисправность"). События с одного прибора R3-Рубеж-2ОП на другие аналогичные приборы R3-Рубеж-2ОП по интерфейсу R-Link не передаются и не отображаются на их экранах. Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа. Прибор R3-Рубеж-2ОП имеет 2 ввода питания 12 В или 24 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки. Прибор ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер. Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему. Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя. Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор». После конфигурирования адресный охранно-пожарный прибор R3-Рубеж-2ОП  может управлять системой автономно. Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно. Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор». Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов R3-МС либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения R3-МС или R3-МС-Е. Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 адресных приемно-контрольных приборов и выводом информации на компьютер. Технические характеристики: Напряжение питания:     от 10,2 до 14,4 В от 20,4 до 28,8 В Собственный ток потребления прибора (без учета выходов 4 и 5), не более: -0,5 А при Uпит. 12 В -0,25 А при Uпит. 24 В Ток, потребляемый прибором, при подключении 500 адресных устройств, не более     -1,5А при Uпит. 12В -0,75А при Uпит. 24В Выходные характеристики встроенного реле 1: коммутация напряжения постоянного/переменного тока 30/250 В максимальный коммутируемый ток 3 А     Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока 125 В максимальный коммутируемый ток 0,1 А Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока U вых. = U пит. - 1 максимальный ток нагрузки выхода 300 мА Количество внешних интерфейсов для обмена и программирования: типа R3-Link кольцевой 1 типа USB 1 RFID-считыватель 1 Количество АЛС, подключаемых к прибору: 2 Длина: АЛС, не более 3000 м кабеля интерфейса R3-Link:       между соседними приборами, не более  1000 м       всего интерфейса, не более 10 км кабеля интерфейса USB    до 3 м Максимальное количество адресных устройств, подключаемых к одной АЛС    250 Максимальное количество зон в приборе, не более: 500 Напряжение на выходных клеммах АЛС: от 24 до 36 В Габаритные размеры прибора, не более: 200х160х50 мм Масса, не более: 1 кг Рабочий диапазон температур: от 0 до плюс 55°С
