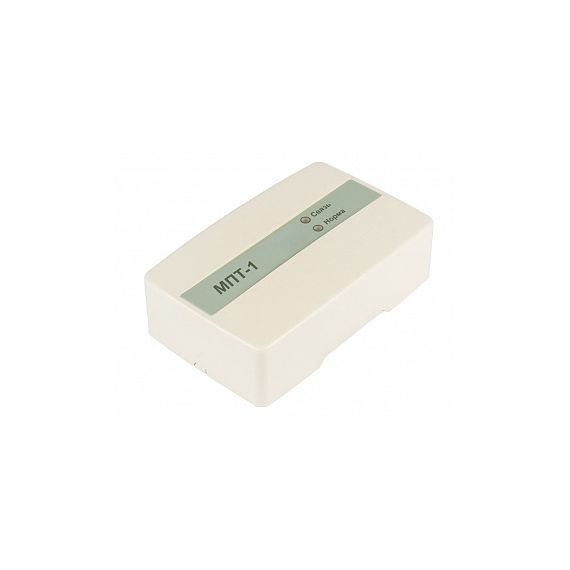

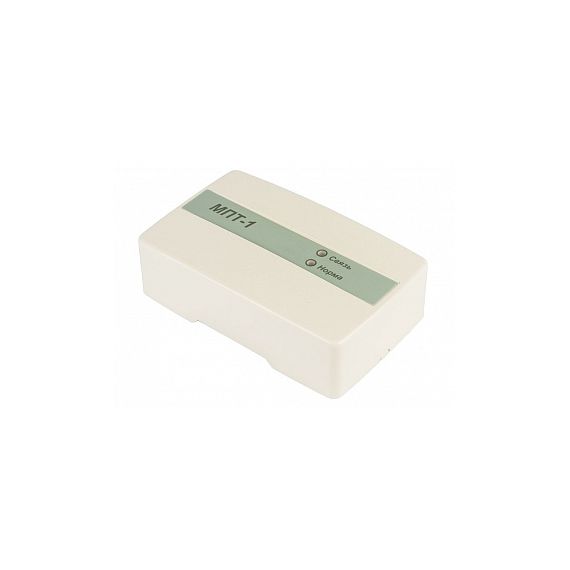

МПТ-1 прот.R1 модуль пожаротушения

Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового и газового пожаротушения. Модуль пожаротушения является программируем устройством, конфигурация входов и выходов которого задается пользователем с приемно-контрольного прибора. Модуль пожаротушения МПТ-1 обеспечивает подключение и работу светозвуковых оповещателей, контроль состояния окон и дверей защищаемого помещения, управление автоматическими устройствами пожаротушения как по командам, поступающим по адресной линии связи от центрального прибора, так и по сигналу, поступившему по цепи ручного пуска. Модуль пожаротушения МПТ-1 Адресный модуль управления пожаротушением МПТ-1 обеспечивает подключение следующего оборудования и устройств: •устройства автоматического пожаротушения (установка порошкового пожаротушения, установка газового пожаротушения); •устройства контроля давления огнетушащего вещества (манометры); •устройства контроля массы огнетушащего вещества (весовые терминалы); •устройства световой индикации (таблички «ГАЗ НЕ ВХОДИ», «ГАЗ УХОДИ», «АВТОМАТИКА ОТКЛЮЧЕНА»); •устройства звуковой индикации (светозвуковые оповещатели); •устройства считывания Dallas Touch Memory ключей; •устройства контроля состояния дверей и окон защищаемого помещения (магнитоконтактные охранные извещатели); •устройства ручного запуска системы пожаротушения (аналоговые ручные пожарные извещатели); •элемент дистанционного управления ЭДУ-ПТ; •кнопка остановки системы пожаротушения; •дополнительный МПТ для увеличения количества линий управления устройствами автоматического пожаротушения. Модуль пожаротушения конструктивно выполнен в пластмассовом корпусе, внутри которого размещается плата с радиоэлементами. На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния. Модуль имеет контроль вскрытия корпуса. Модуль пожаротушения осуществляет обмен информации с центральным пожарным прибором по двухпроводной адресной линии связи, передает информацию о своем состоянии и состоянии подключенных устройств, получает команды на запуск и остановку пожаротушения. Конфигурирование алгоритмов работы световой и звуковой сигнализации, выходов пуска на устройства автоматического пожаротушения осуществляется с клавиатуры адресного приемно-контрольного прибора Рубеж-2АМ или ППКПУ 011249-2-1. Технические характеристики Напряжение питания:    от 10,5 до 28,5 В Ток потребления МПТ-1 без учета потребления исполнительных устройств, подключенных к выходам: -потребление модуля при выключенных выходах при напряжении питания 12 В (24 В): 130 мА (67 мА) -потребление каждого включенного выхода (реле) при напряжении питания 12 В (24 В)    : 25 мА (12 мА) Параметры выходов: -ток, коммутируемый каждым выходом, не более: 2 А -ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более: 5 А Ток контроля исправности цепи: -в выключенном состоянии выхода, не более: 2 мА -во включенном состоянии выхода, не менее: 50 мА     Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна», не более:    2 мА Габаритные размеры модуля, не более:    125х78х37 мм Масса, не более:    200 г Рабочий диапазон температур:     от минус 25 до плюс 50°С Средний срок службы, не менее:    10 лет
