ИМ-1-R3 Модуль интерфейсный предназначен для управления считывателем или кодонаборным устройством

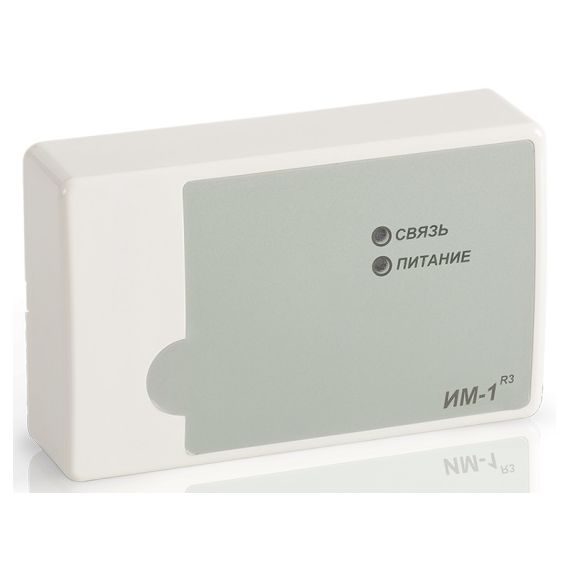

Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Модуль ИМ-1 прот.R3 выполняет следующие функции: преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3; передача считанного кода в прибор для постановки/снятия охранных зон и управления сценариями системы; индикация режимов работы модуля; тестирование работоспособности модуля с помощью кнопки «Тест». На лицевой панели модуля расположены два светодиода: Связь - красный, мигает при наличии обмена по АЛС; Питание - зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии. Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3): Используя разъем RJ-45; Обычное подключение с помощью клеммных колодок под винт. Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Технические характеристики: Напряжение питания: 12 В Ток потребления от источника питания (без учета подключенного считывателя), не более: 10 мА Ток, потребляемый модулем от АЛС, не более    150 мкА Максимальная длина проводов линии связи модуля со считывателем, не более: 50 м Степень защиты оболочки модуля по ГОСТ 14254-96: IP20 Рабочий диапазон температур    : от -10 до +55 °С Габаритные размеры модуля, не более: 85х125х37 мм Масса, не более: 150 г
